Eisenerzbergwerk Grube Salamander Türstockausbau

Eisenerzbergwerk Salamander

Das Erzbergwerk reiht sich ganz vorn in meinen Befahrungen ein. Die Grube gefiel mir damals auf Anhieb. Direkt nach dem einfahren auf der Mittelstollen Sohle bewegte ich mich auf den Füllort zu. Vor mir tauchten als Erstes die riesigen Rollenschnauzen des Erzbunkers auf. Zwei eng aneinander liegende Rollen aus Stahl, die ihre Schnauzen in die Strecke recken. Weiter hinten erschien im Lichtkegel der mächtige Blindschacht, welcher einst bis auf die 2. Tiefbausohle reichte. Die Erzrollen und der Blindschacht 1 stehen in einer großen, aus Ziegel gemauerten Gewölbehalle. Untertägige Gewölbemauerungen in diesem Umfang zusieht man nicht jeden Tag. Jede Ziegelreihe untermauerte die Wichtigkeit dieses Füllorts. Allerdings wusste ich zu diesem Zeitpunkt noch nicht, dass es noch besser kommen sollte.

Blindschacht 1 in der Eisenerzgrube Gebersdorf

Leicht versetzt aber dennoch genau über uns befand sich die Bunkersohle. Viele versuche diese zu erreichen waren bisher gescheiter. Ein Aufstieg am Seil im Blindschacht 1 brachte nur die Erkenntnis, dass selbiger mit einer Betonplatte abgedeckt wurde und keine Möglichkeit zum Aufstieg bot. Der Versuch eine Leiter durch die Rollenschnauzen des Erzbunkers zu bekommen, die lang genug war, stellte sich als ausweglos heraus. Viel zu hoch war der Erzbunker im Inneren. Die Wände aus harten und glatten Schlackensteine boten keinerlei Halt.

Erst im Jahr 2017 sollte es endlich so weit sein. Mit einer ausgefeilten Technik und viel Teamwork war es möglich den Erzbunker zu erklimmen und in die Bunkersohle vorzudringen.

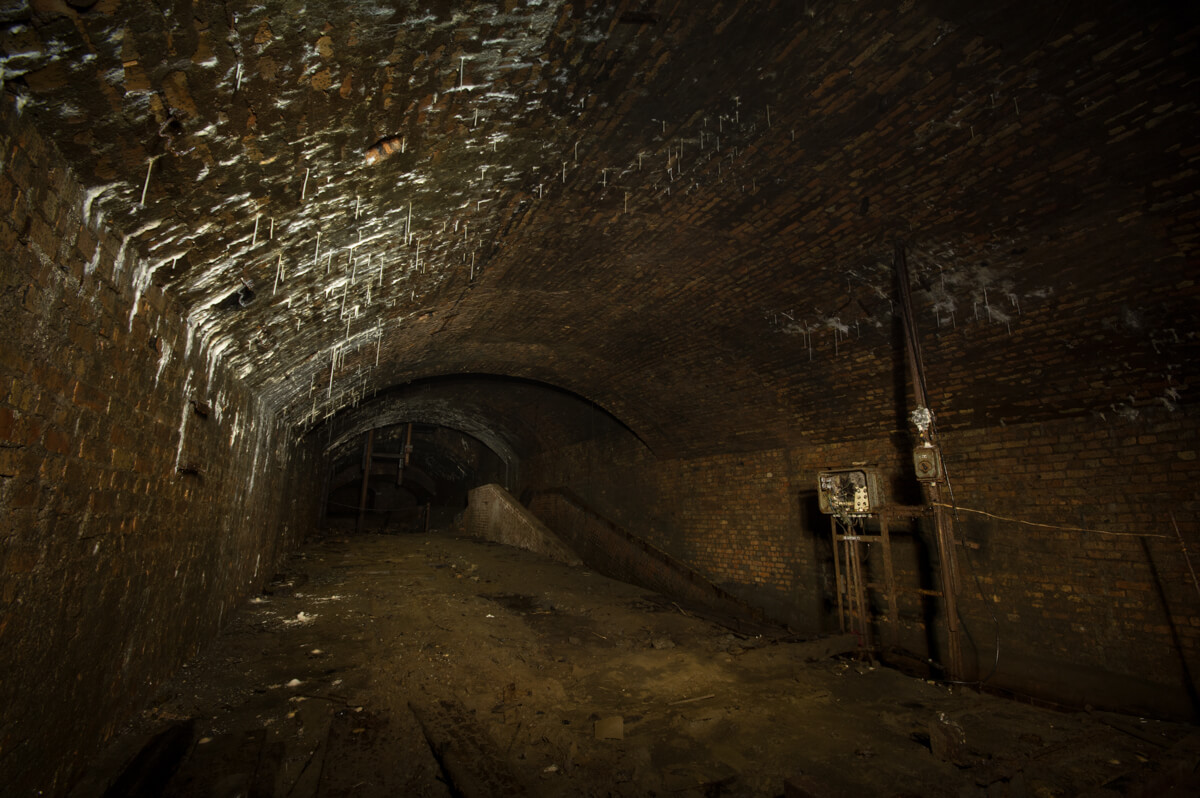

Die gesamte Bunkersohle befand sich wie der Füllort der Mittelstollen Sohle im Ziegelgewölbeausbau. Da wir seit Langem die Ersten hier oben waren, zeigte sich die Sohle vollkommen unberührt. Die rot gelben Ziegelsteine verliehen der Bunkersohle ihre ganz eigene Lichtstimmung. In der Ferne war bereits der Blindschacht zu erkennen. Rechts davor die Rampe der Kettenbahn und am Stoß die Anschlagtafel des Schachts. Am östlichen Ende lag der Fördermaschinen Raum und anschließend der Seilberg mit den Seilscheiben an dessen Ende. Insgesamt ist der Querschnitt der Bunkersohle etwas geringer als der darunter liegenden Füllort der Mittelstollen Sohle.

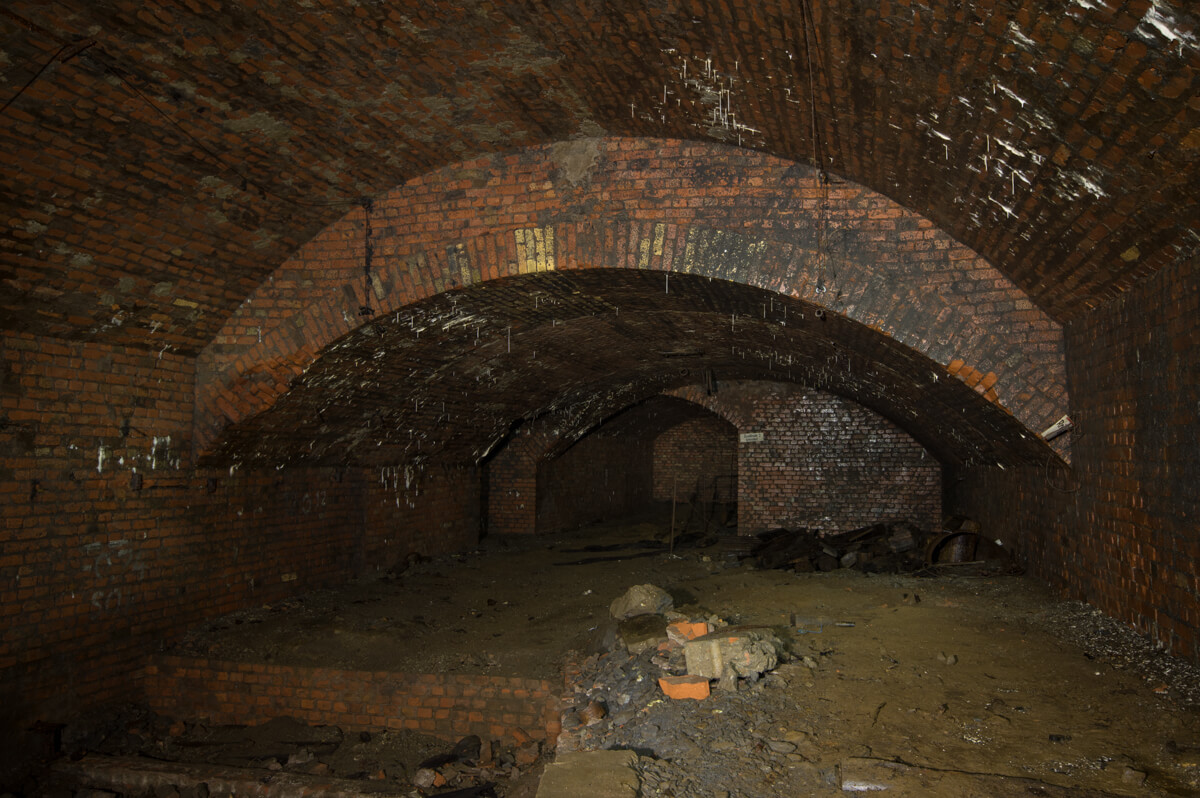

Gewölbemauerung auf der Bunkersohle der Grube Gebersdorf.

Der Blindschacht 1 reichte einst von der Mittelstollen Sohle(150 Meter Sohle) bis auf die II Tiefbausohle(300mS). Das abgebaute Erz wurde aus verschiedenen Sohlen auf die Bunkersohle gehoben. Dort konnte es an der Kippstelle in den Erzbunker gekippt werden. So war es möglich etliche Tonnen an Erzen zwischenzulagern. Über große Rollenschnauzen konnten dann später die Förderwagen auf der Mittelstollen Sohle gefüllt werden. Theoretisch kann man sich den Erzbunker als riesigen Zwischenspeicher vorstellen, der einen reibungslosen Betriebsablauf gewährleisten sollte.

Als Nächstes habe ich eine kleine Zeichnung angefertigt. In dieser wird ersichtlich, wie das Erz von den tieferen Sohlen, über den Blindschacht 1, auf die Bunkersohle gefördert wird. Auf der Bunkersohle wurden die Förderwagen wahrscheinlich mittels Kreiselwipper oder einer anderen Kippvorrichtung in den Erzbunker entleert.

Zeichnung/Erläuterung zur Funktionsweise des Erzbunkers

Bild 1 zeigt den Blindschacht 1 auf der Mittelstollen Sohle. Auf Bild 2 siehst du die Einfülllöcher des Erzbunkers von der Bunkersohle aus. Und das dritte Bild zeigt die Rollenschnauze des Erzbunkers, auf der Mittelstollen Sohle.

Bilder anklicken zum Vergrößern.

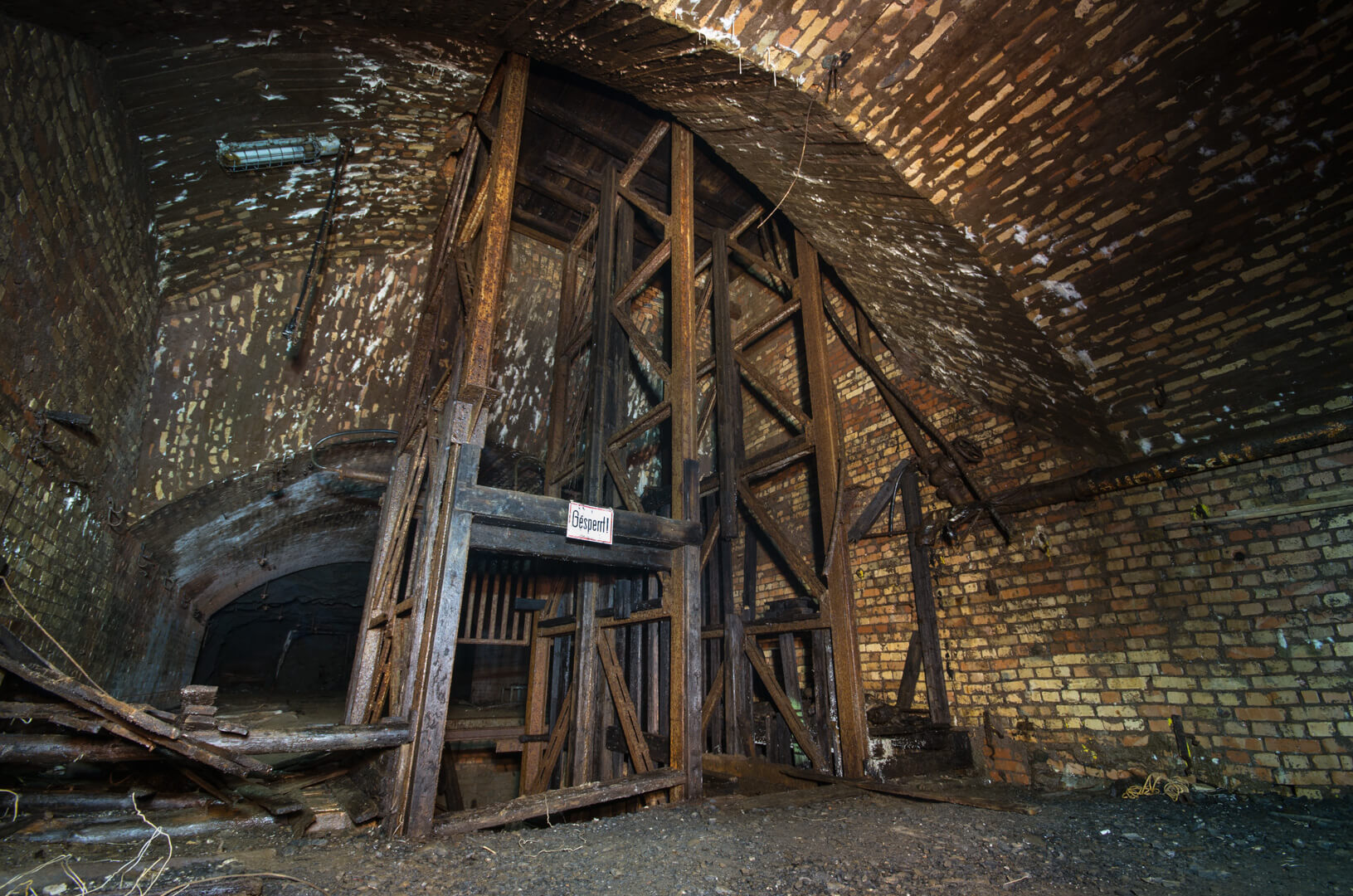

Blindschacht auf der Mittelstollen Sohle (150mS)

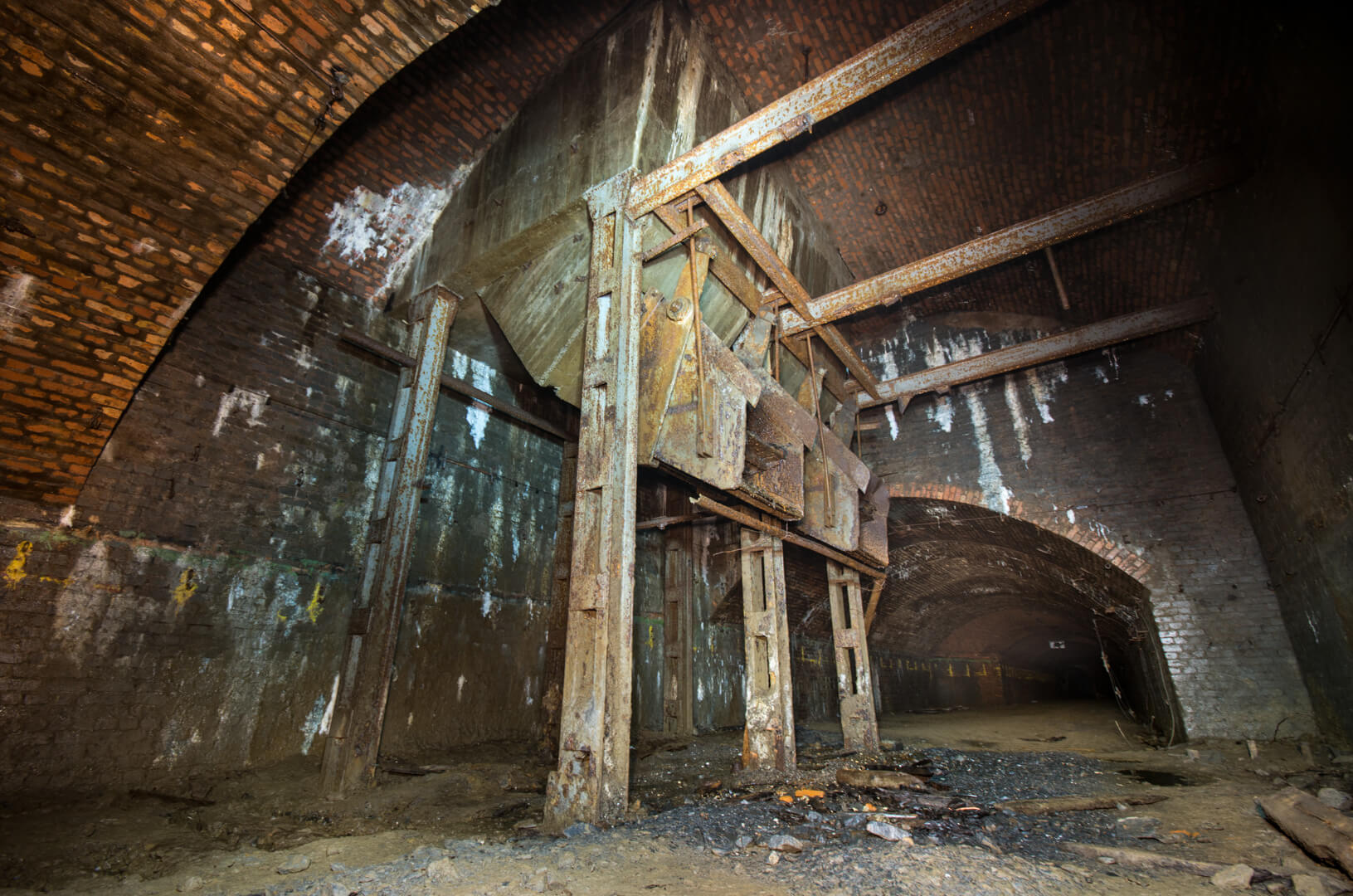

Rollenschnauze auf der Mittelstollen Sohle - Füllort (150mS)

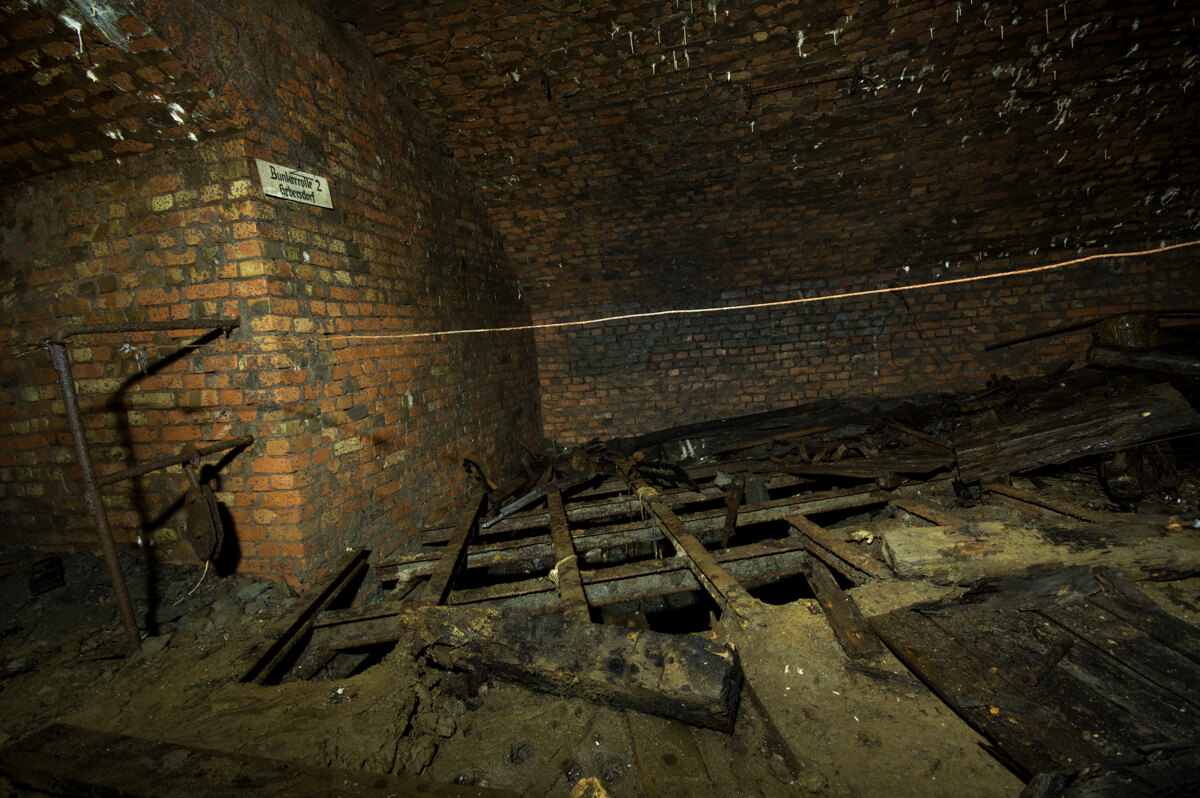

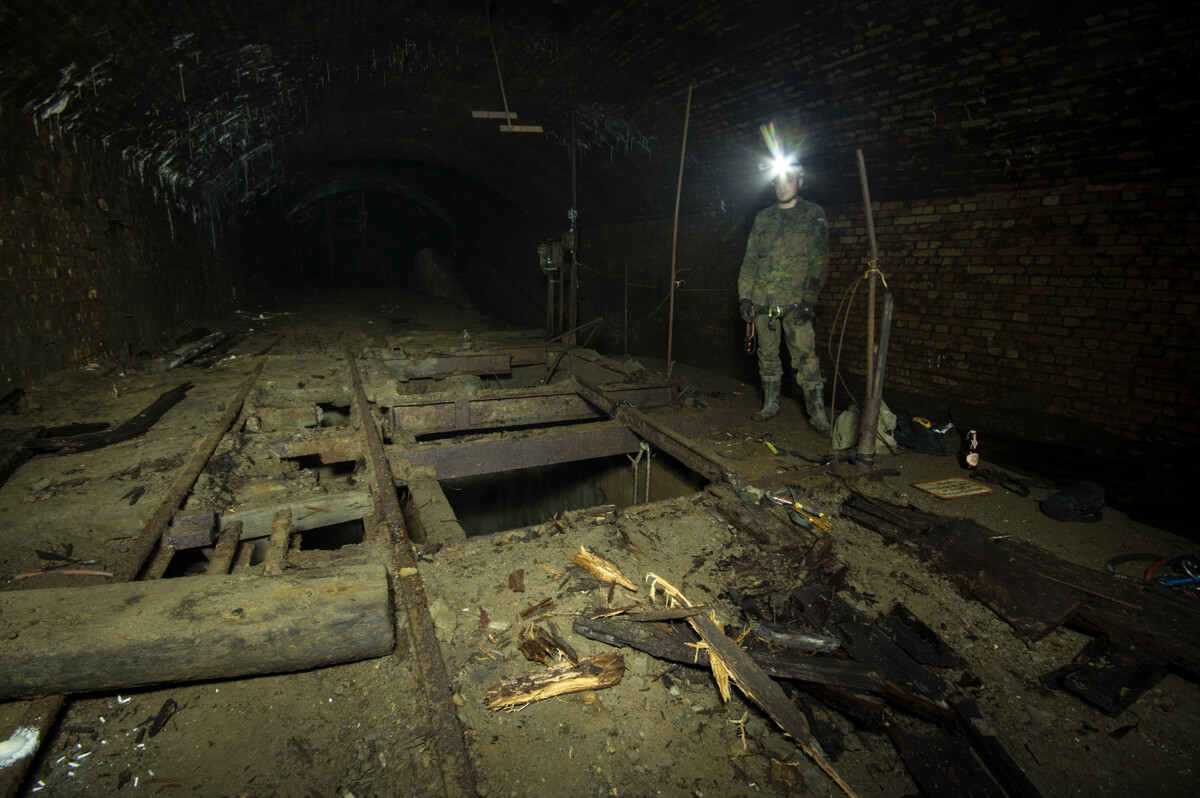

Loch zum Erzbunker auf der Bunkersohle

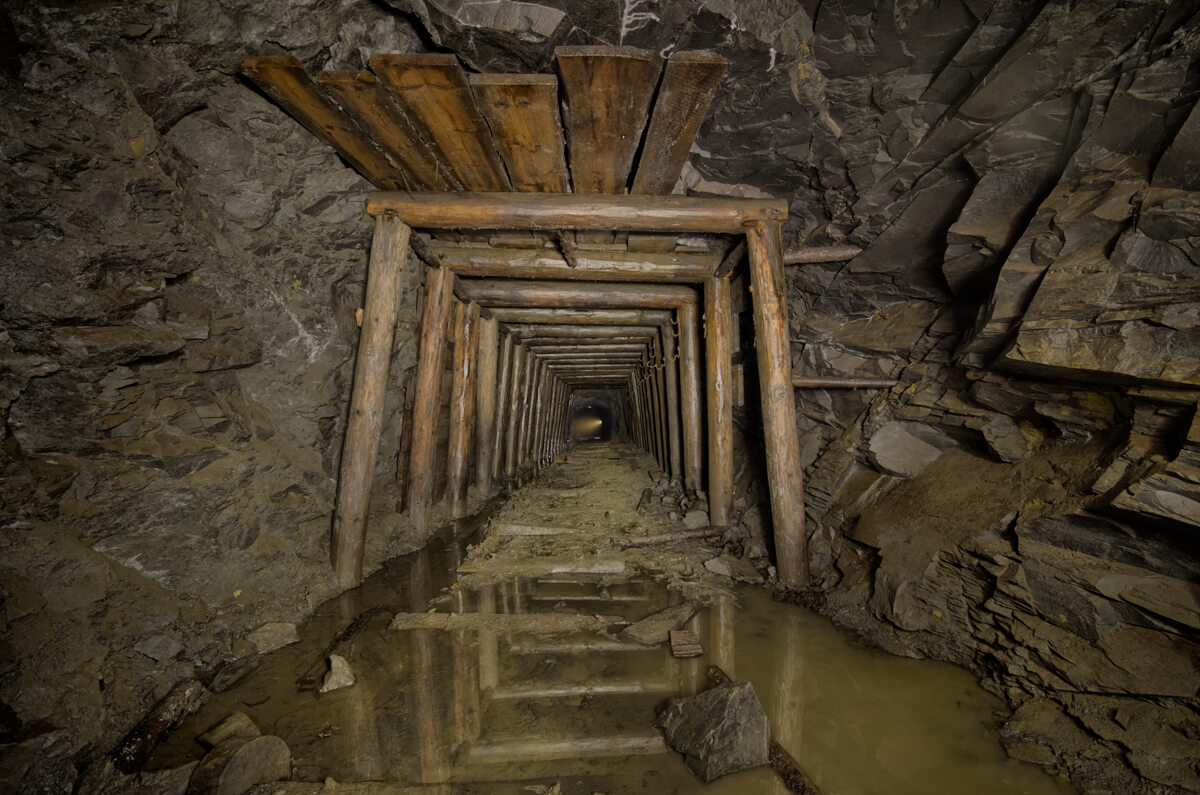

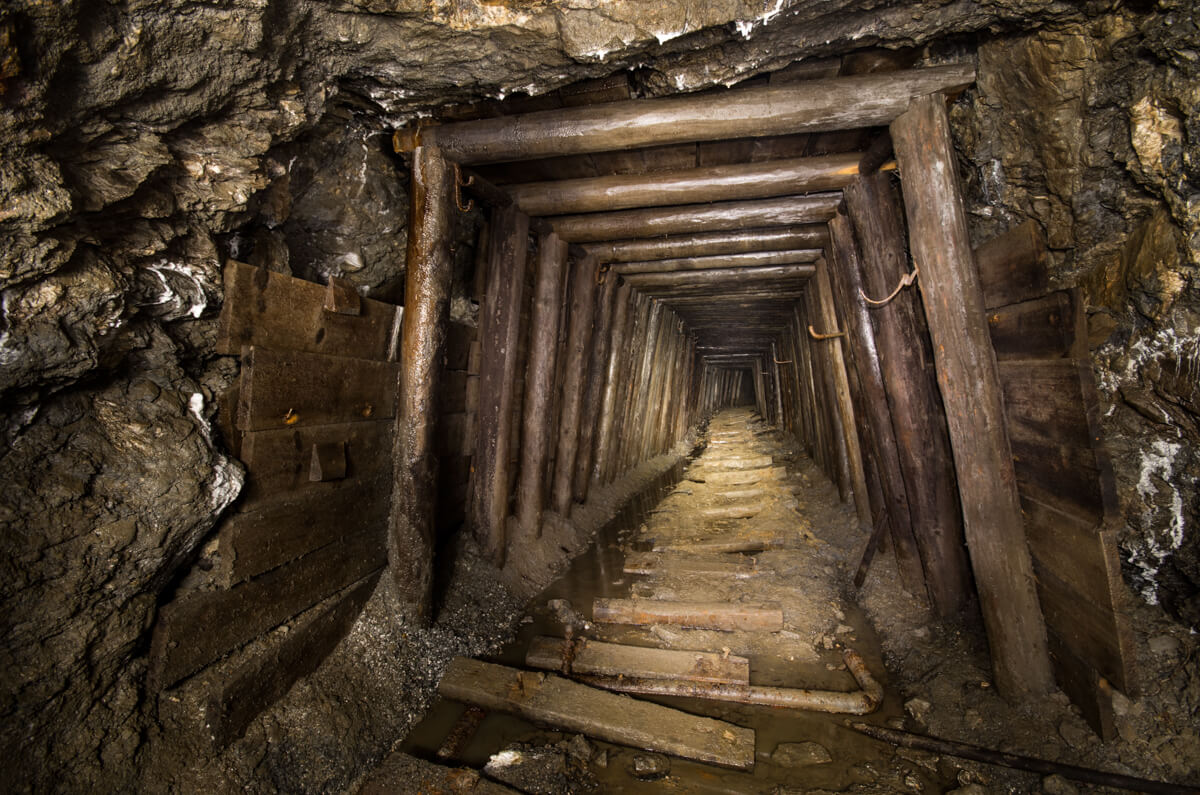

Weg von der Bunkersohle und Mittelstollen Sohle hin zu den anderen Sohlen der Eisenerzgrube. Die Bergstollen Sohle bot mir wunderbare Einblicke in den Deutschen Türstockausbau. Es fanden sich etliche Streckenmeter, welchen mit Türstöcken ausgebaut wurden. Der Türstockausbau unterteilt sich in drei Ausführungen. Als Erstes wäre der deutsche Türstock zu nennen, wie er auf den folgenden Bildern zu sehen ist. Dann ist noch der polische und der schwedische Türstock zu nennen. Alle drei Arten unterscheiden sich in der Verbindung zwischen Kappe und Stempel. Die Anwendung der unterschiedlichen Arten hängt zum Teil von der Richtung des aufzuhaltenden Drucks ab und ist sehr stark landschaftsgebunden. Eins haben jedoch alle drei Arten gemeinsam. Sie bestehen aus einer Kappe und den Stempeln(Beinen). Wer sich in das Thema Ausbau etwas einlesen möchte, dem empfehle ich den Heftband „Der Erzbergmann“ von Alfons Schwieczek. In diesem Fall das Heft 10 - Grubenausbau.

Deutscher TürstockausbauDeutscher Türstockausbau

Die Geschichte der Hunde

Zu diesen zwei Bildern möchte ich eine kurze Geschichte erzählen. Lange haben wir uns gefragt, warum im Mundlochbereich der Grube kleine Hunde aus Porzellan einbetoniert sind. Die Porzellanhunde befanden sich unmittelbar nach dem Mundloch am rechten Stoß. Dort wurden sie in kleinen Nischen der Ziegelmauer festgeklebt.

Grube Salamander Porzellan Hunde  Grube Salamander Porzellan Hunde

Während einer Führung in einer anderen Eisensteingrube, wurde erzählt, dass die Hunde von den Bergmännern dort positioniert wurden. Die Männer wollten damit ihren Steiger ärgern. Dieser hieß mit Nachnamen Hund. Daher machten sie sich den Spaß und betonierten dort die kleinen Hunde. Hat der Steiger die Hunde entfernt, wurde von der in unmittelbarer Nähe liegenden Porzellanfabrik, Nachschub geholt. Noch heute sind die Hunde dort zu sehen. Doch muss man mit offenen Augen durch die Strecken laufen. Gern verstecken sie sich in den kleinen Nischen der Ziegelmauer.

Mit der Verwahrung im Jahr 2017 zog wieder Ruhe in die Grube ein und die Salamander können ihr Leben weiter ruhig und entspannt genießen.

Album "Eisenerzbergwerk Salamander" erstellt am 31.01.2016 von Trümmer Lümmler

Youtube Vorschau - Video ID dJkIKsegHwsDurch Klicken werden externe Inhalte geladen und die Google-Datenschutzerklärung akzeptiert.

Bunkersohle

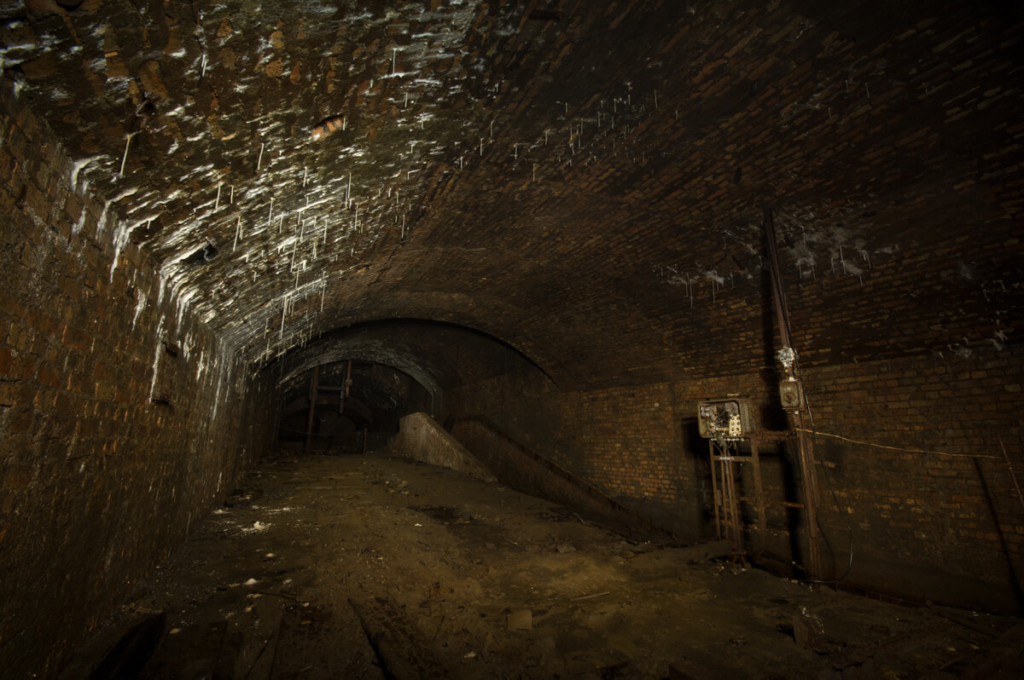

001-bunkersohle-an-bunkerrolle-1
002-bunkersohle-an-bunkerrolle

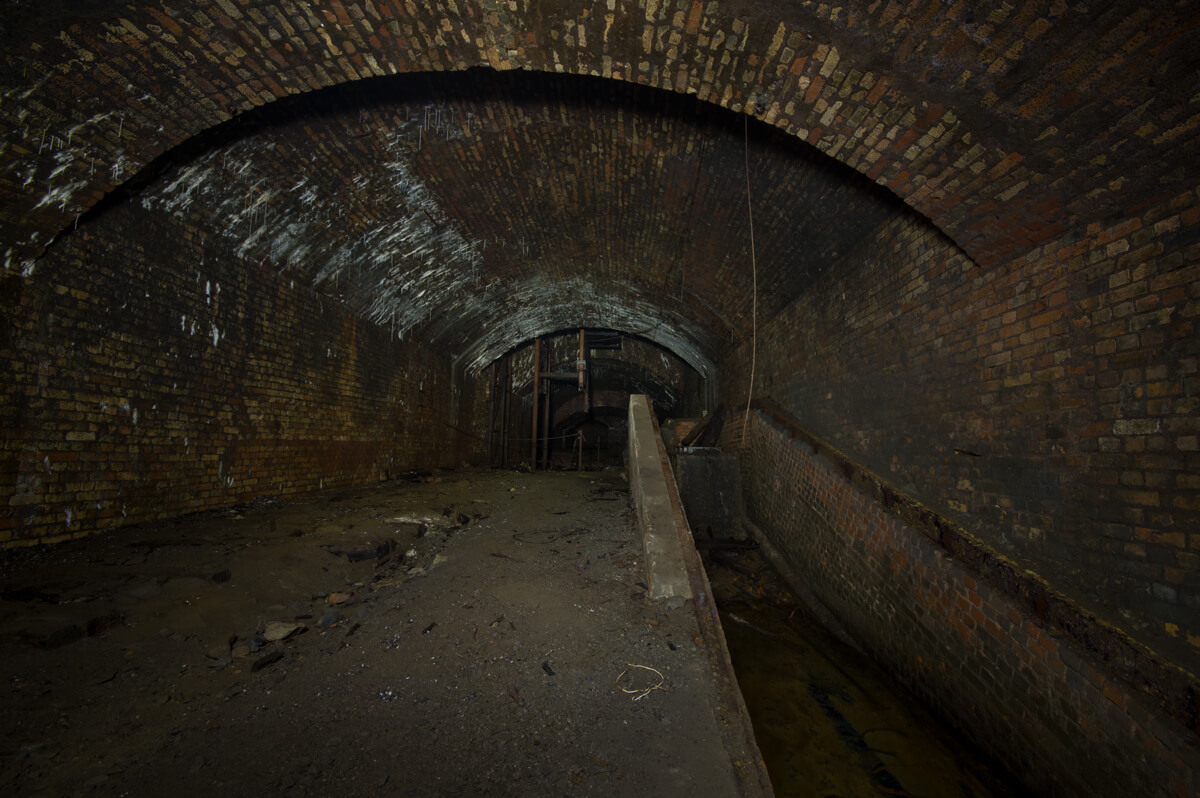

003-bunkersohle-kettenbahn

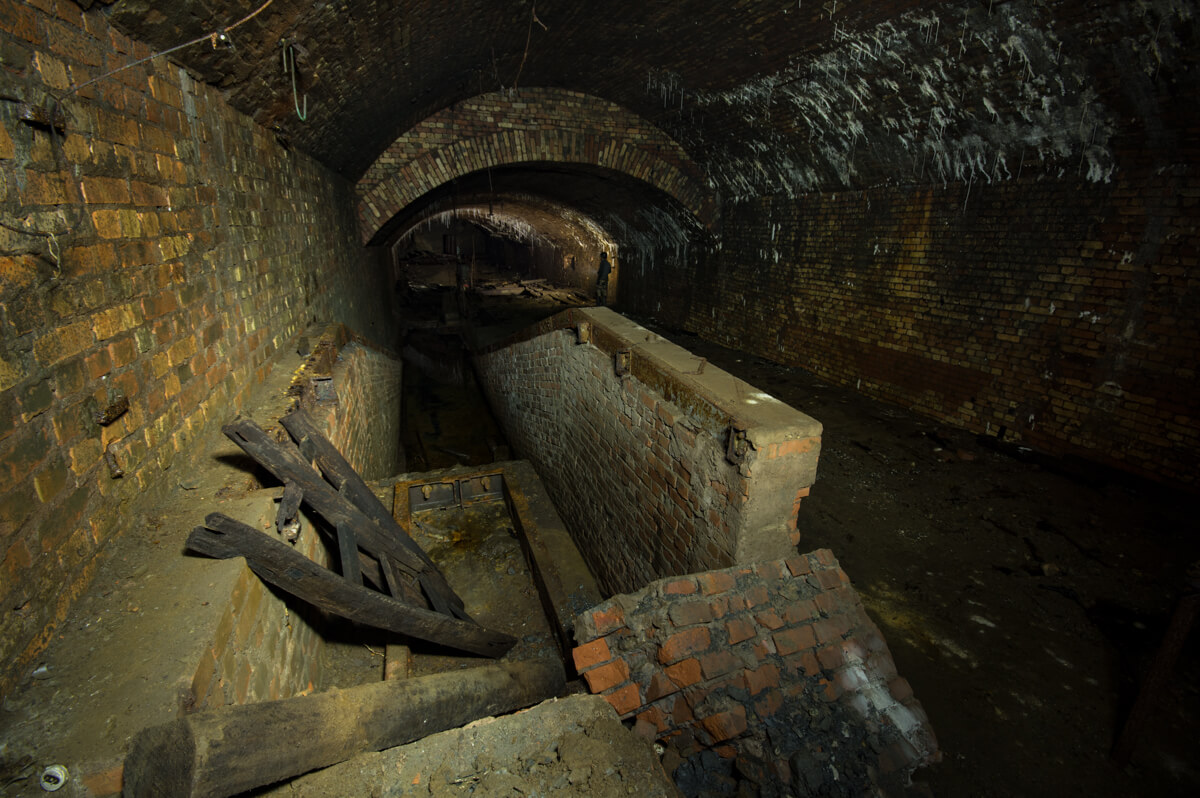

004-bunkersohle-kettenbahn

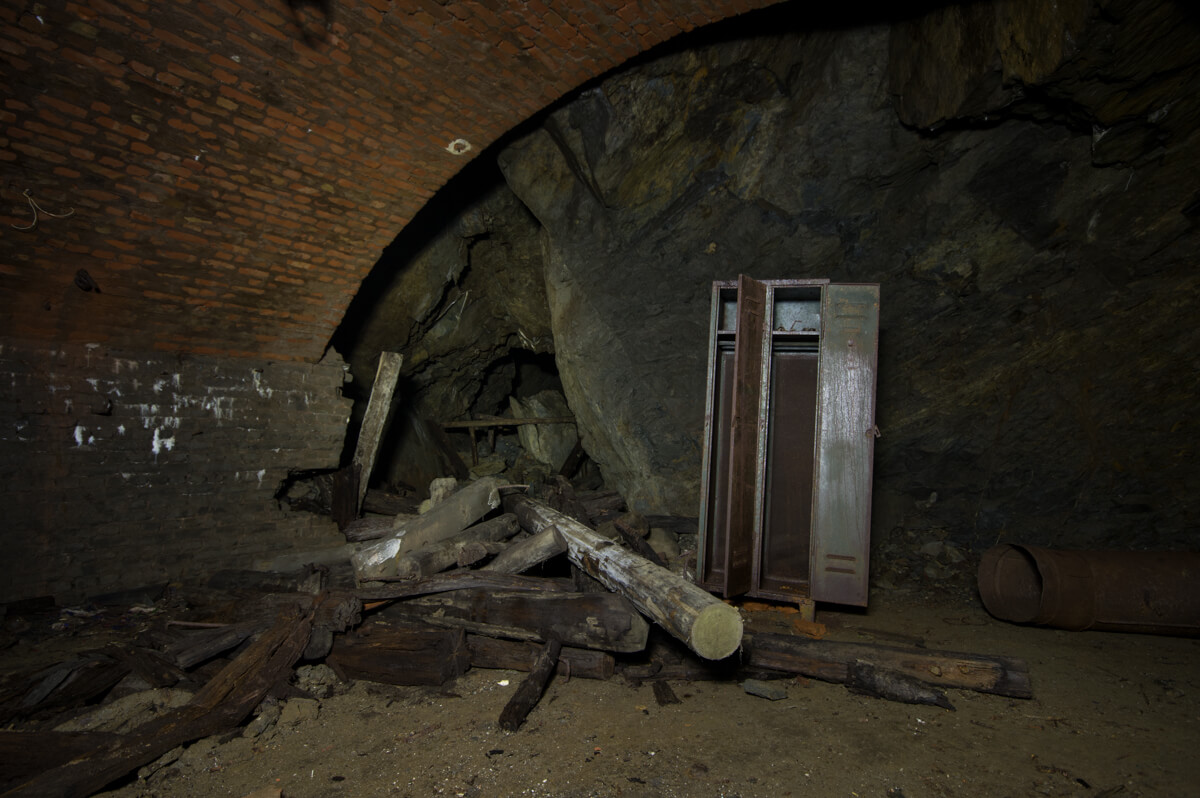

005-links-stollen-zum-alten-mundloch-und-spind

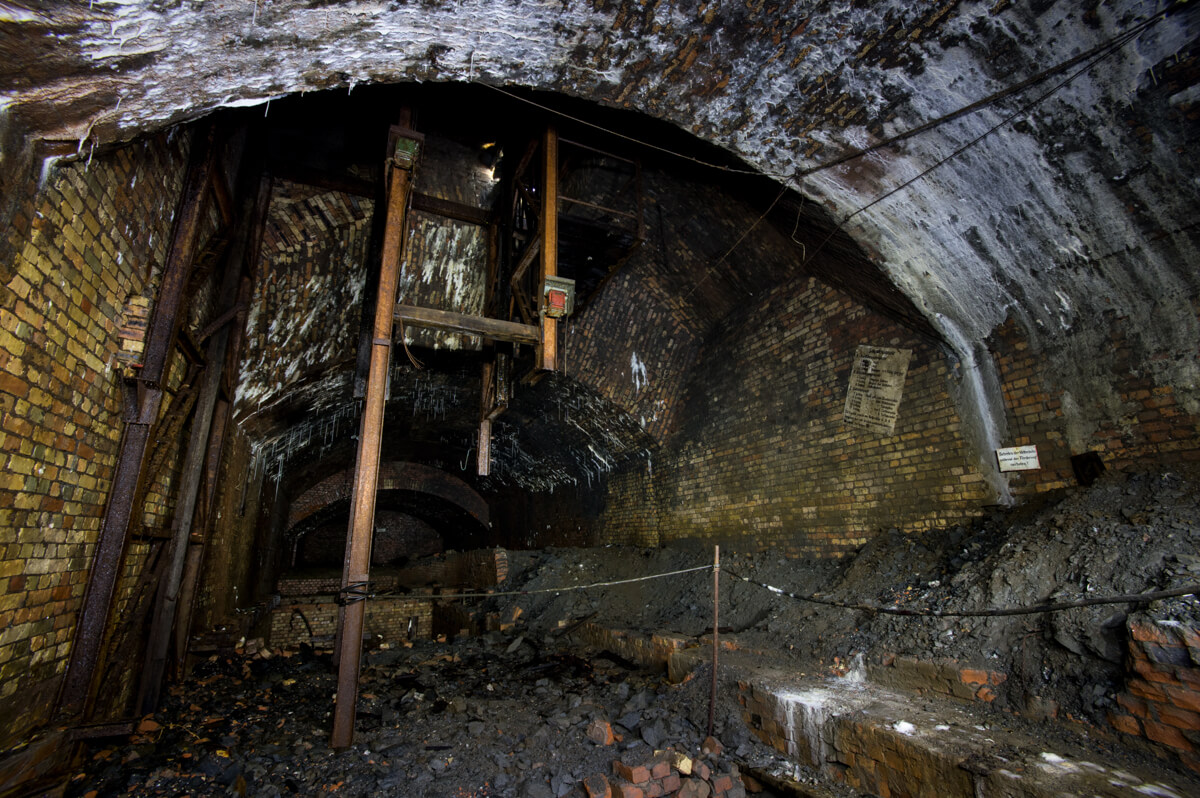

006-blindschacht-1-bunkersohle

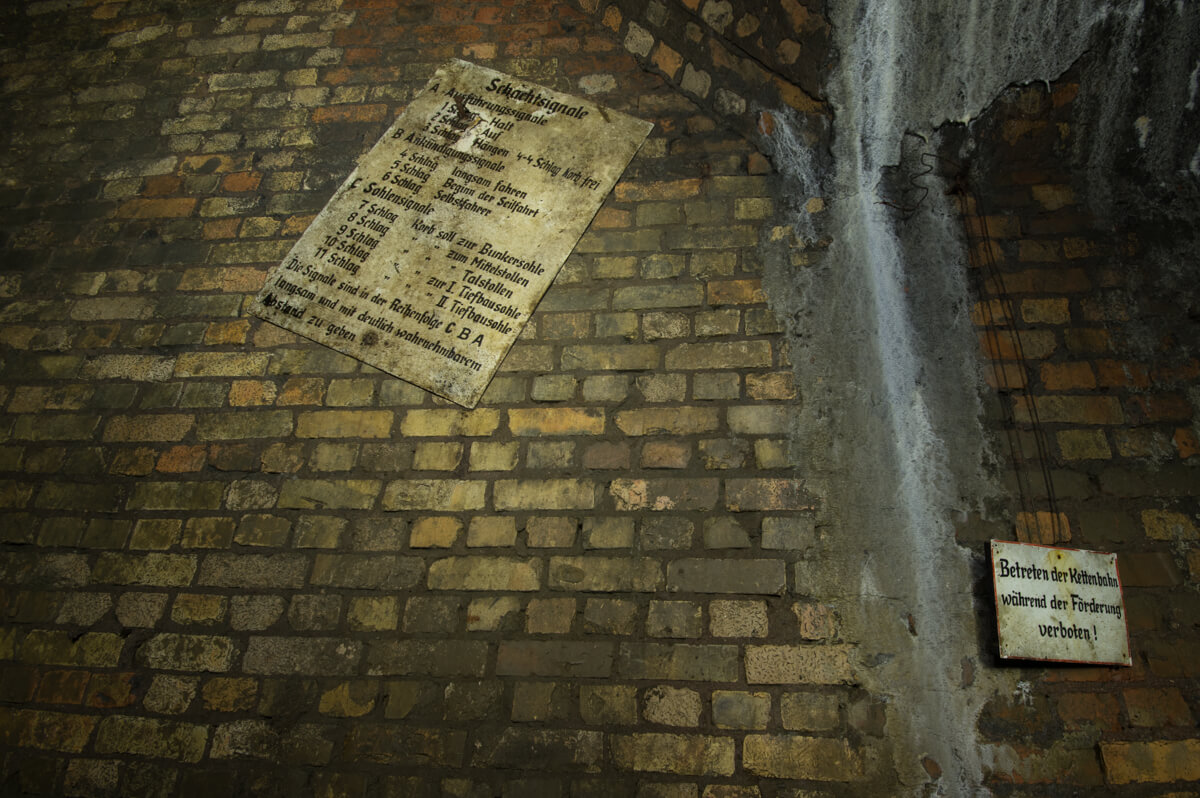

007-schachtsignale-signaltafel-legende

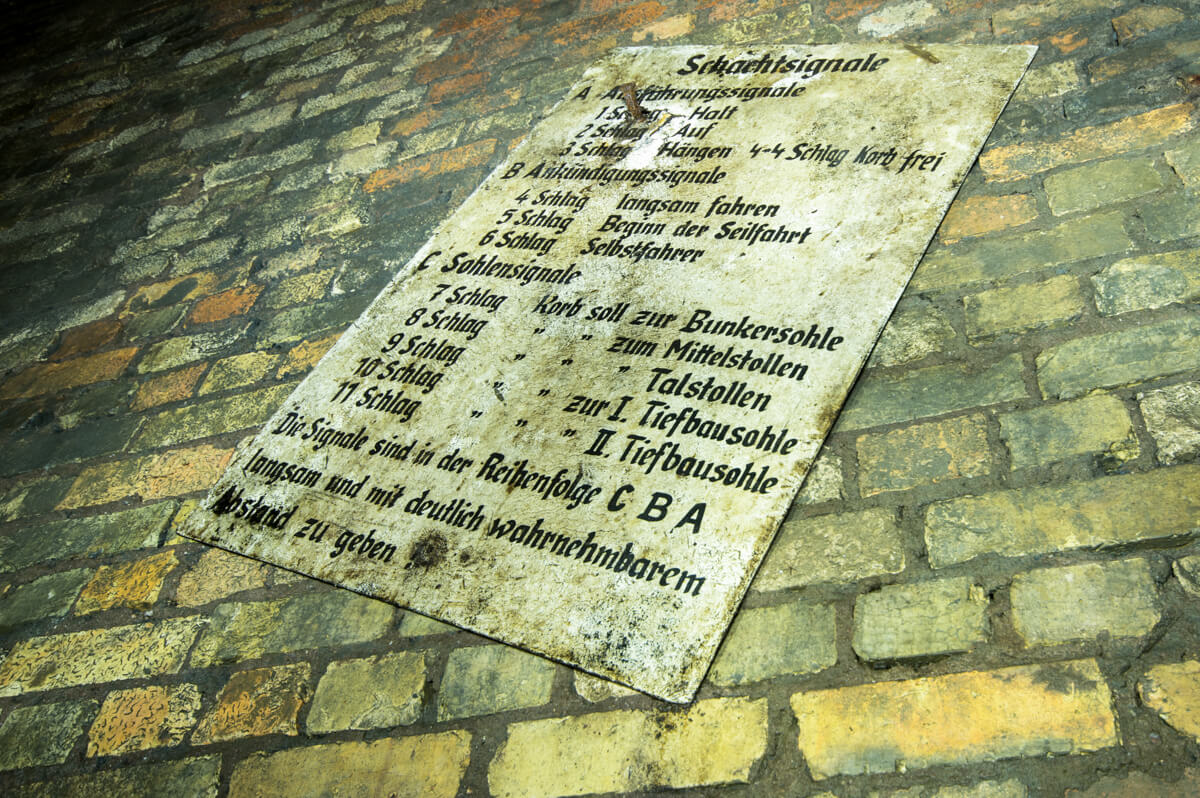

008-schachtsignale-signaltafel-legende

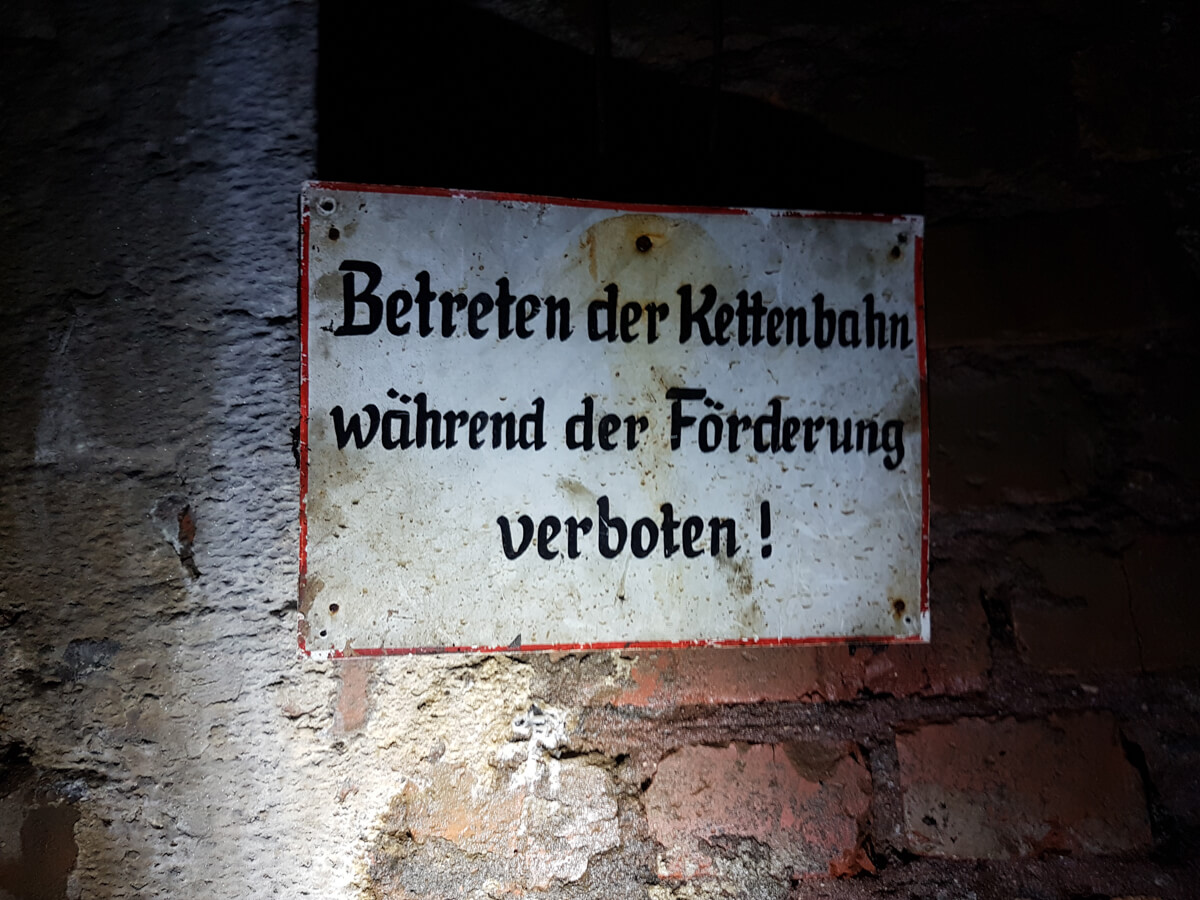

009-betreten-der-kettenbahn-verboten

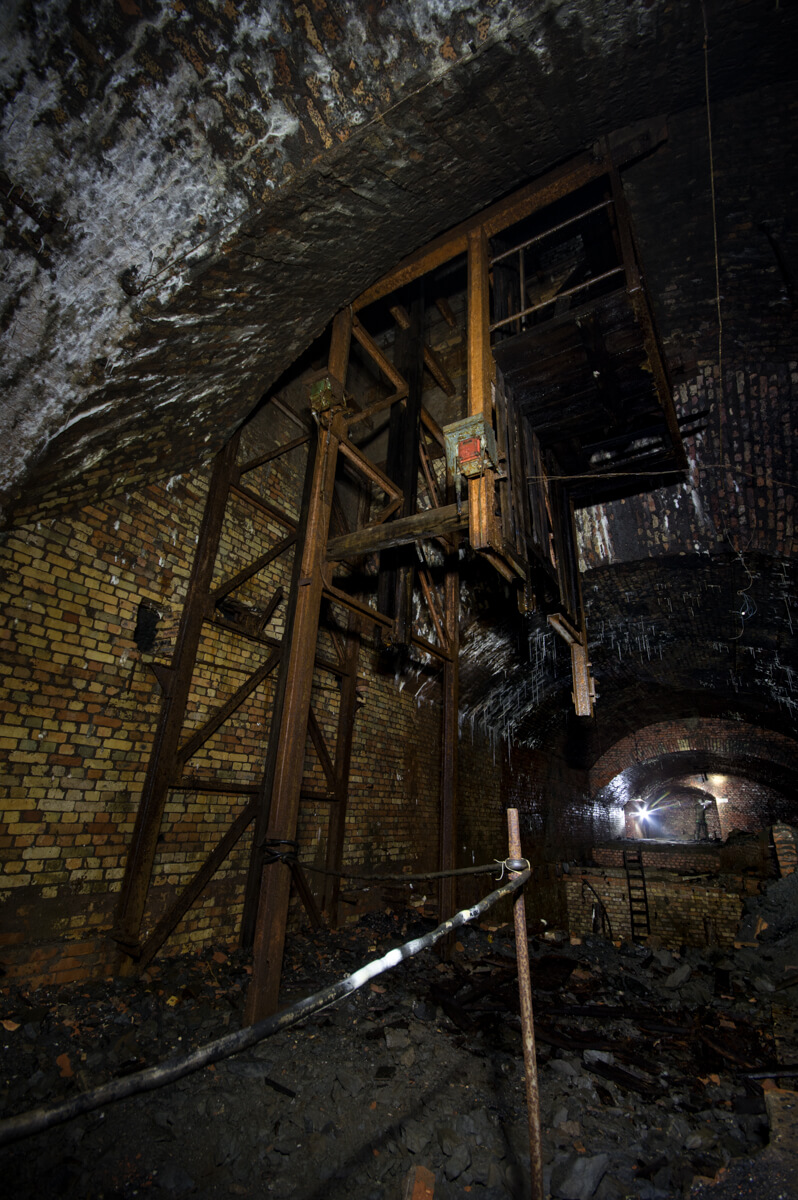

010-blindschacht-1-bunkersohle

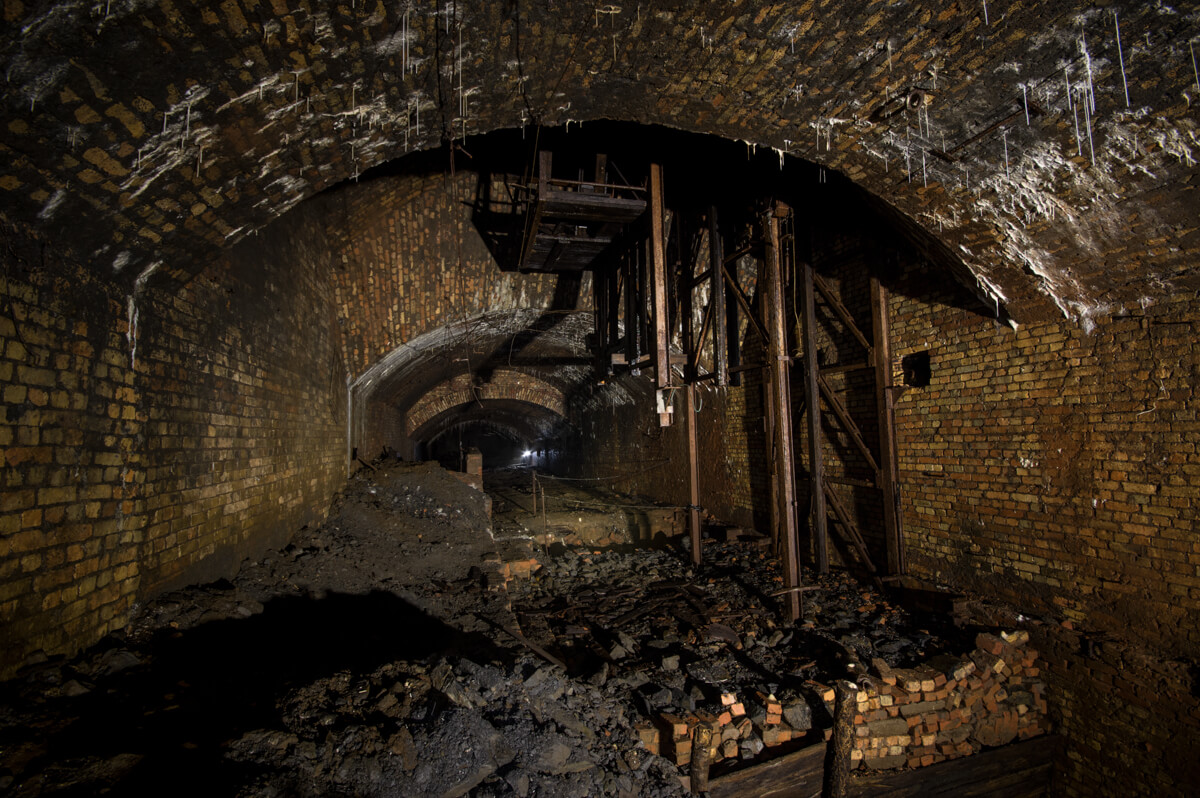

011-blindschacht-1-bunkersohle-stalaktiten

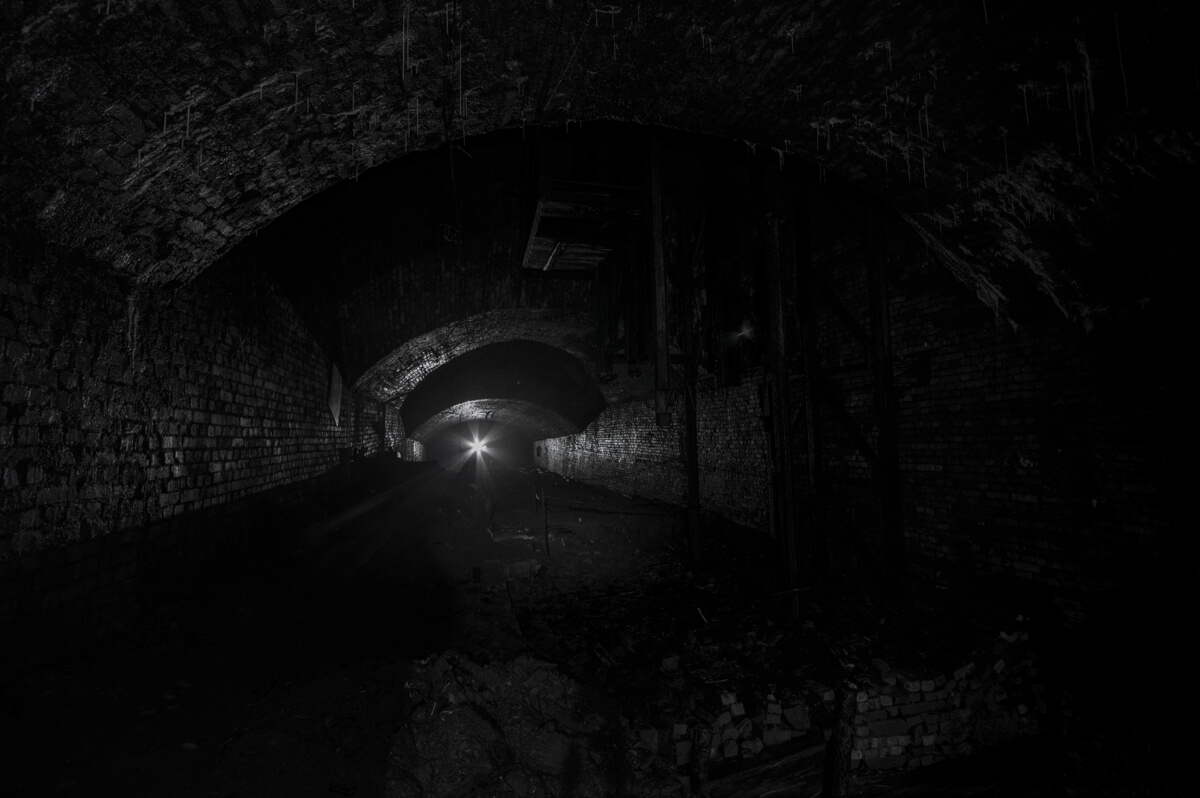

012-bunkersohle-schwarz-weiss

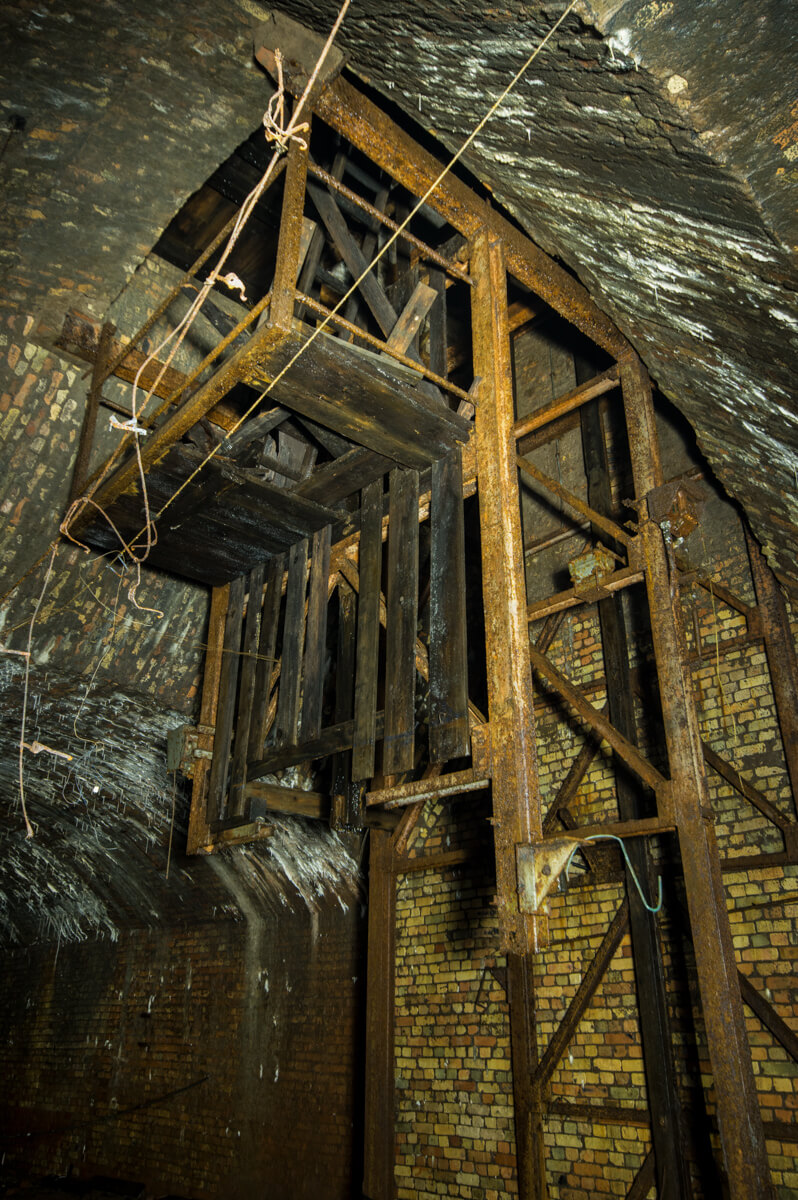

013-blindschacht-1-bunkersohle
014-ziegel-bogenausbau-bunkersohle

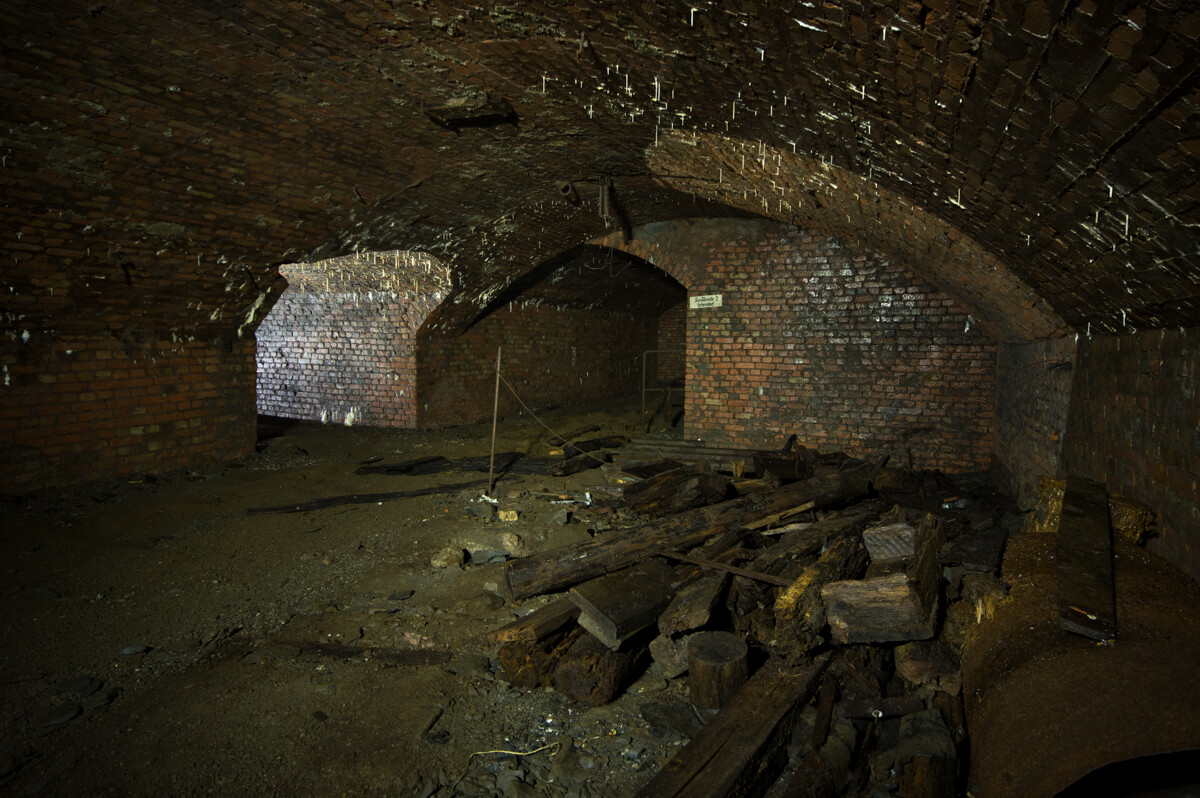

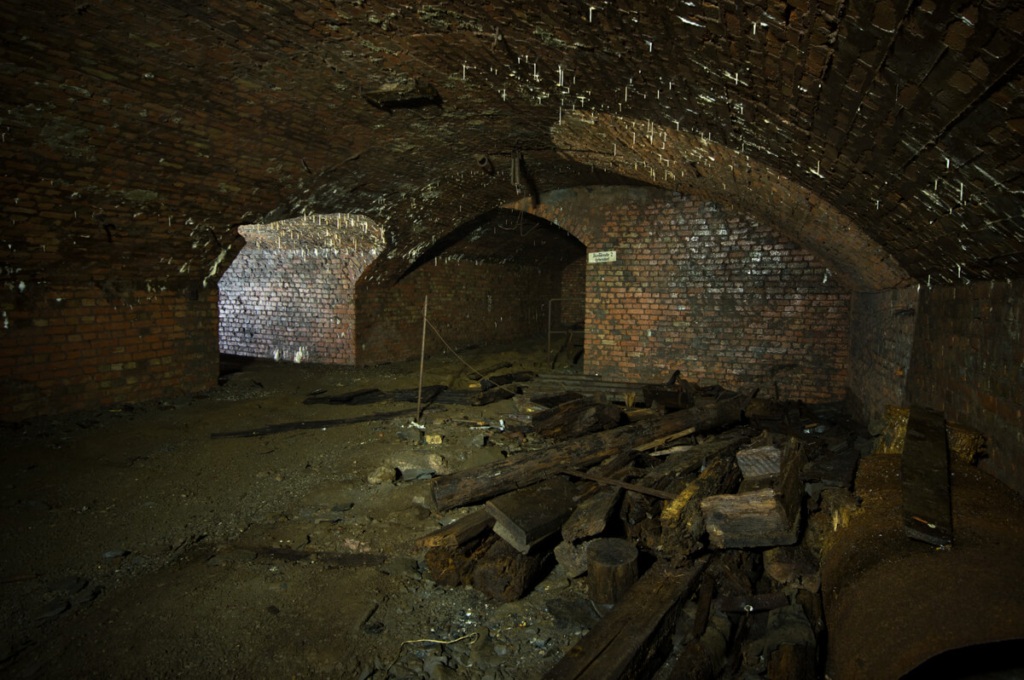

015-bunkerrolle-2-bunkersohle
016-bunkerrolle-2-bunkersohle

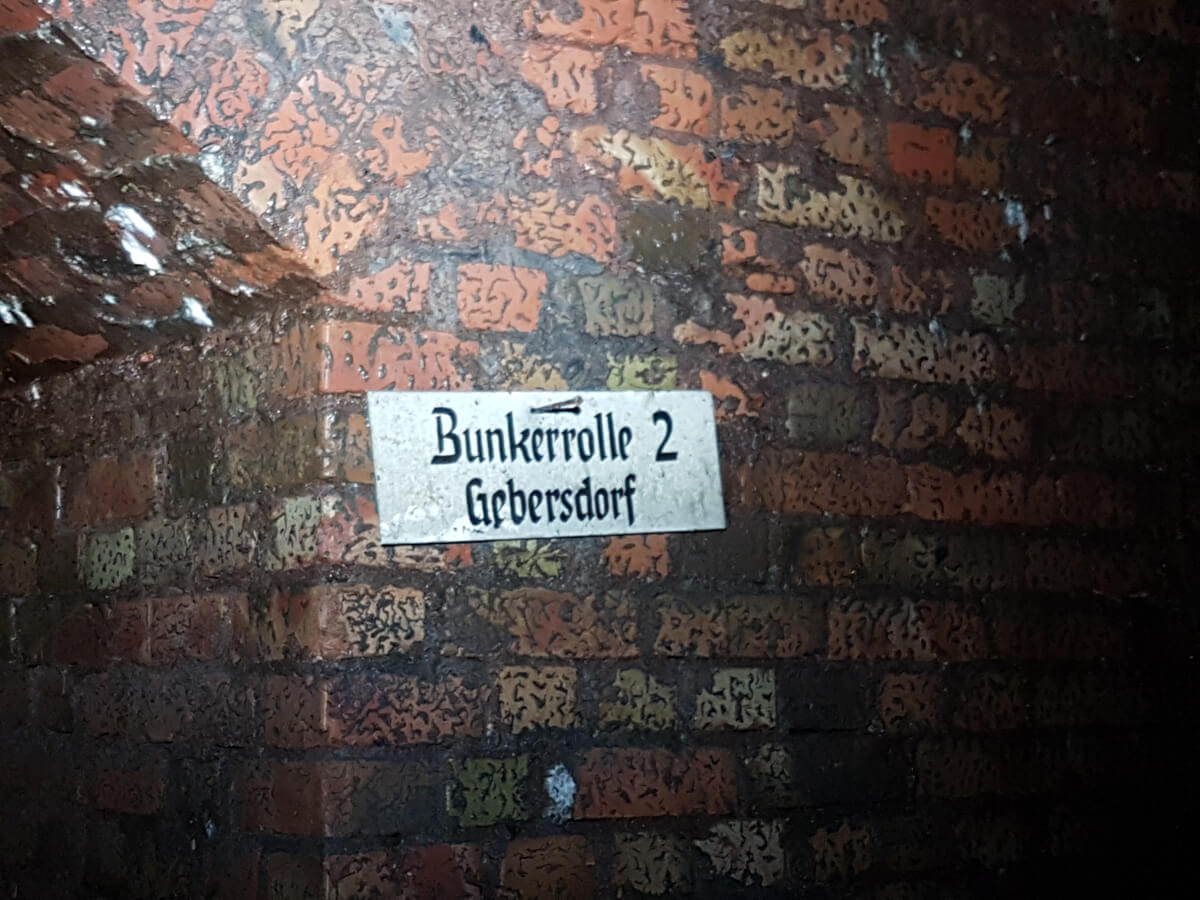

017-bunkerrolle-2-gebersdorf

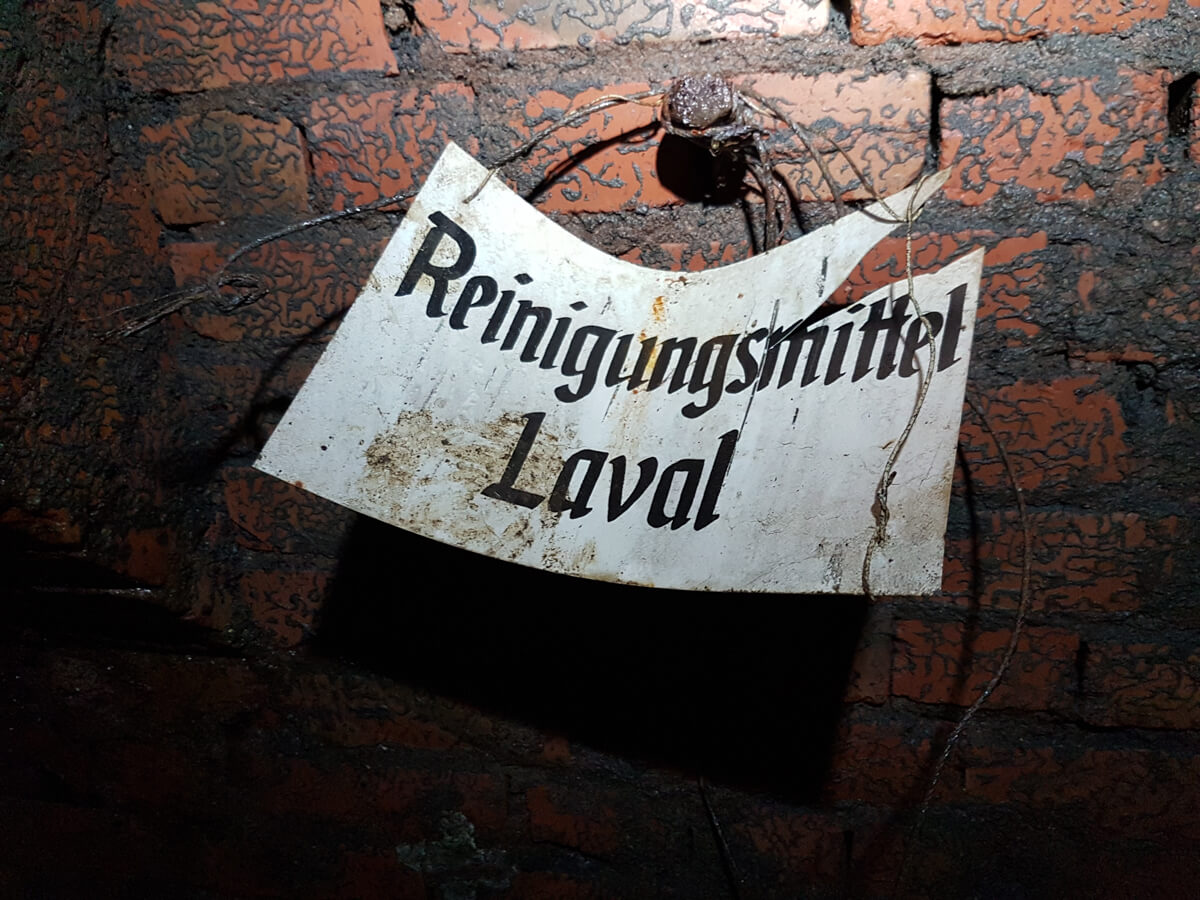

018-reinigungsmittel-laval

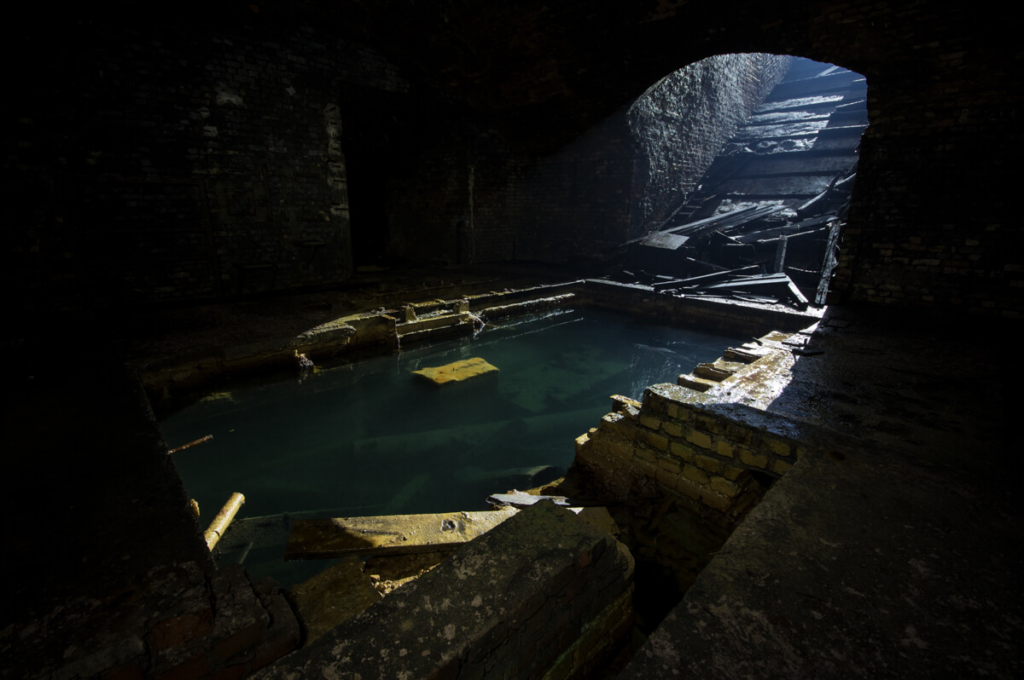

019-maschinenraum-bunkersohle

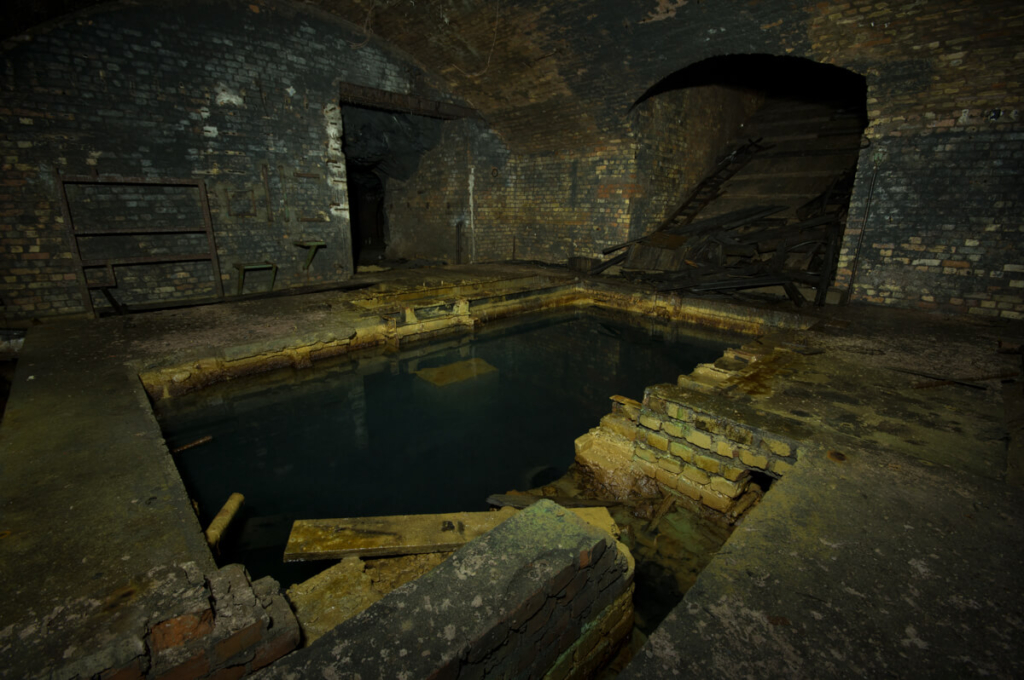

020-maschinenraum-bunkersohle

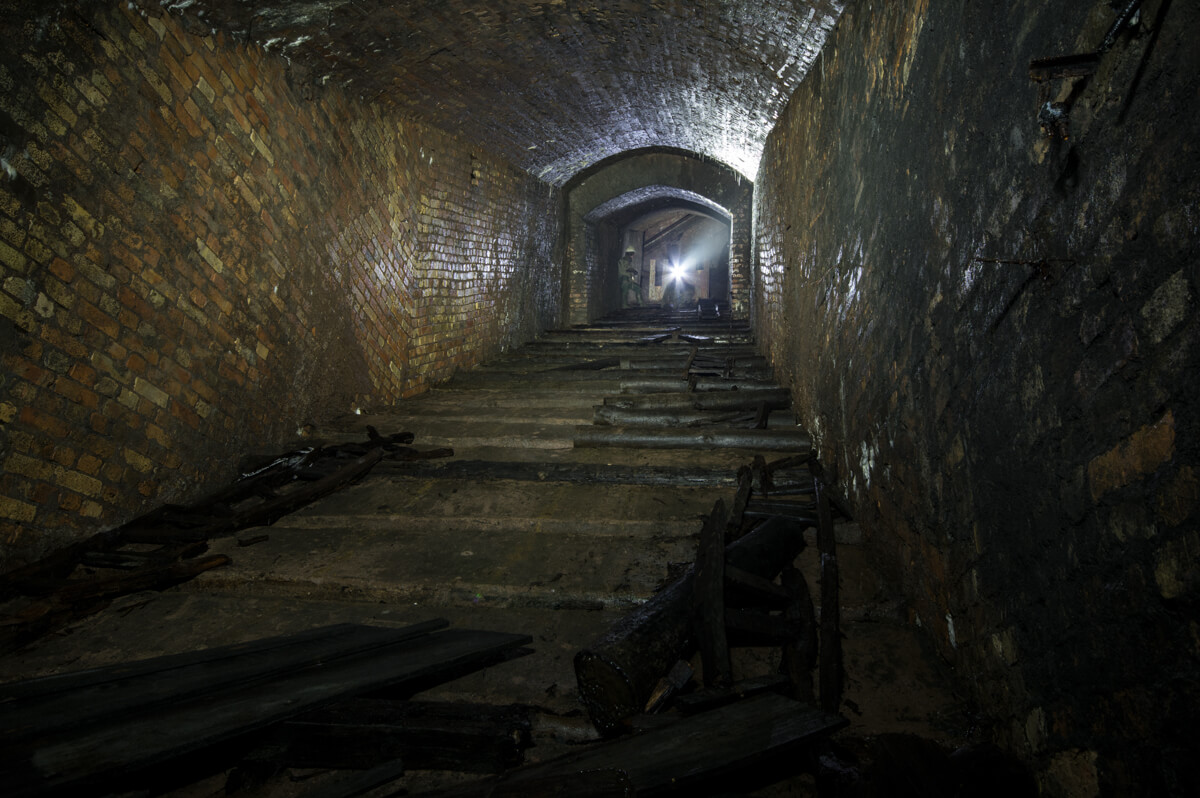

021-seilberg-am-maschinenraum

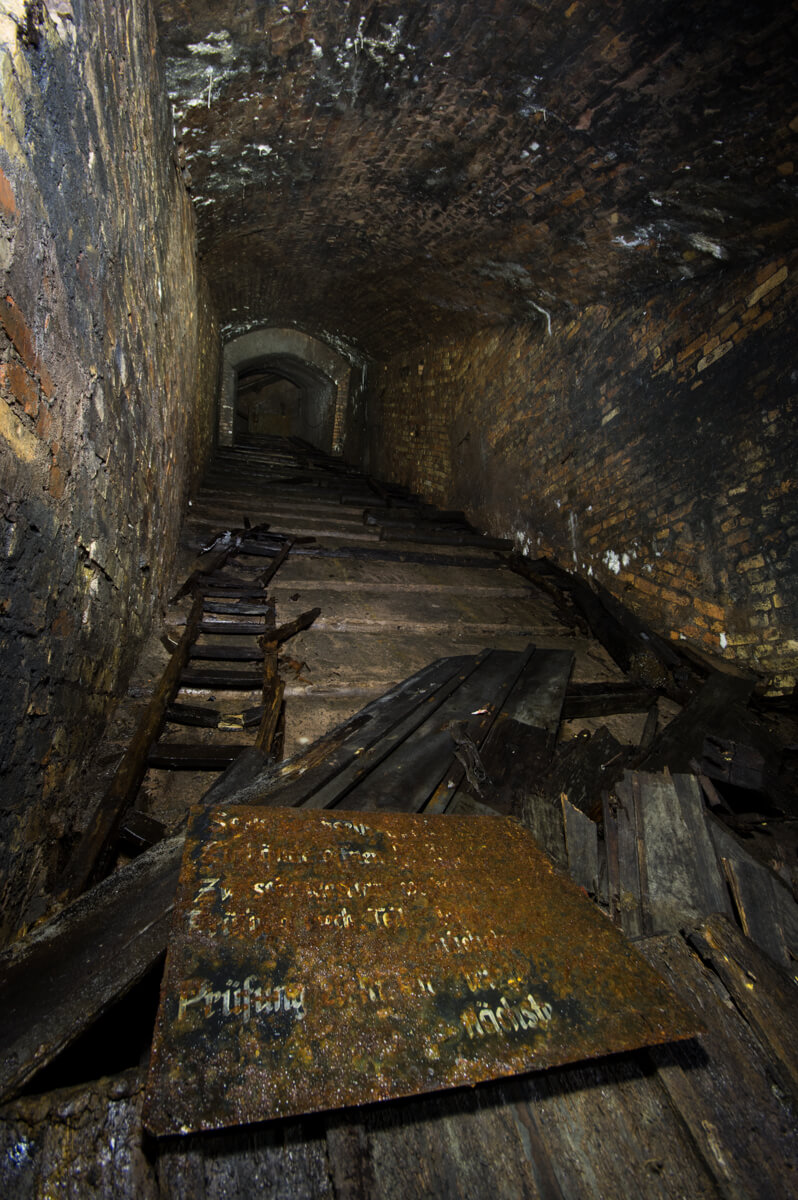

022-seilberg-am-maschinenraum

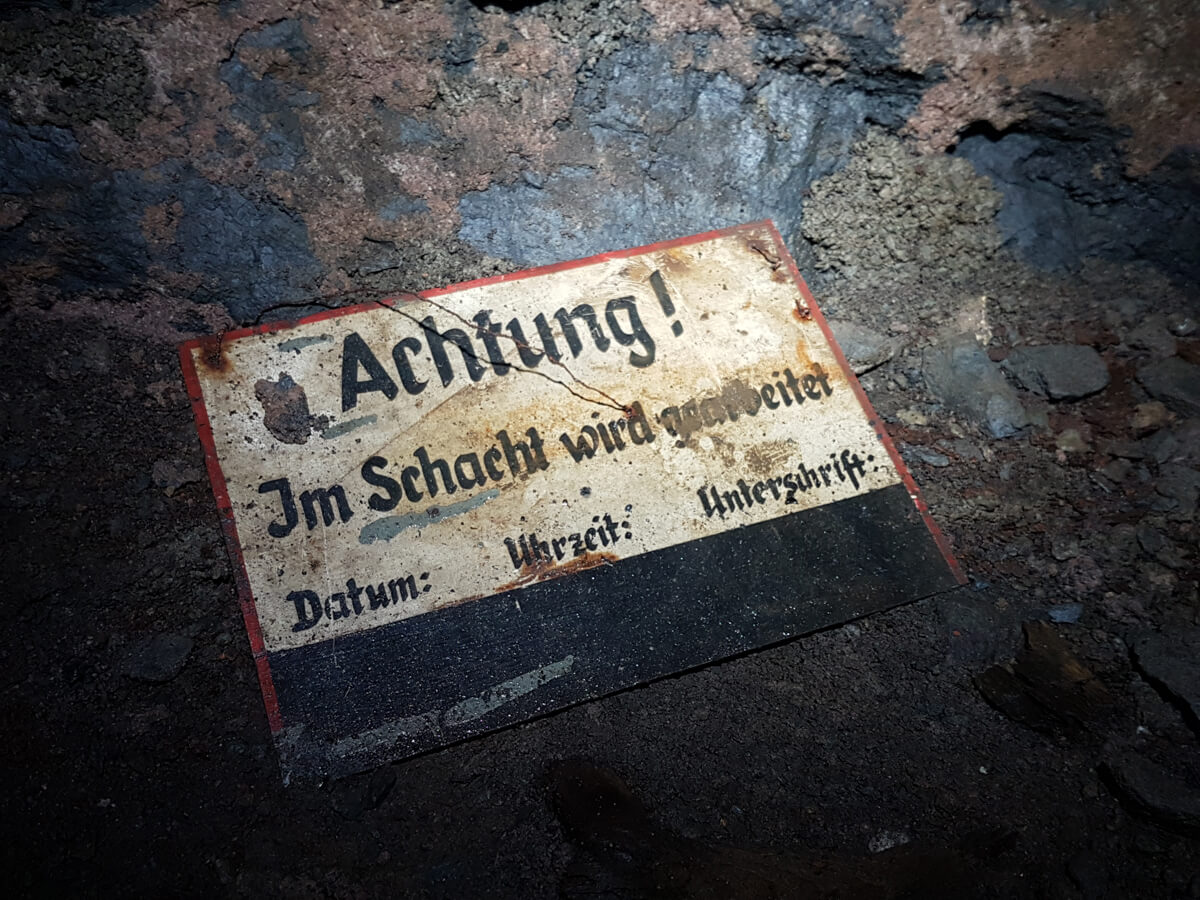

023-achtung-im-schacht-wird-gearbeitet

Bergstollen

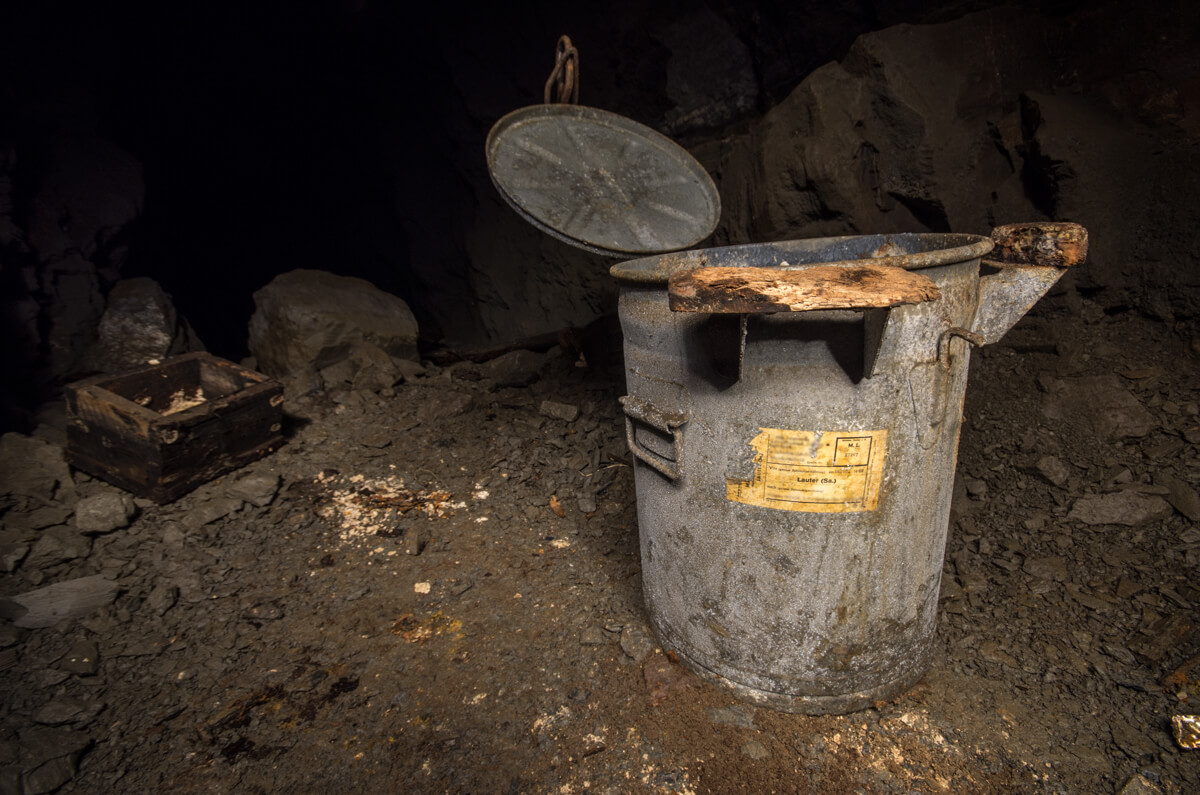

bergmanns-klo-kuebel

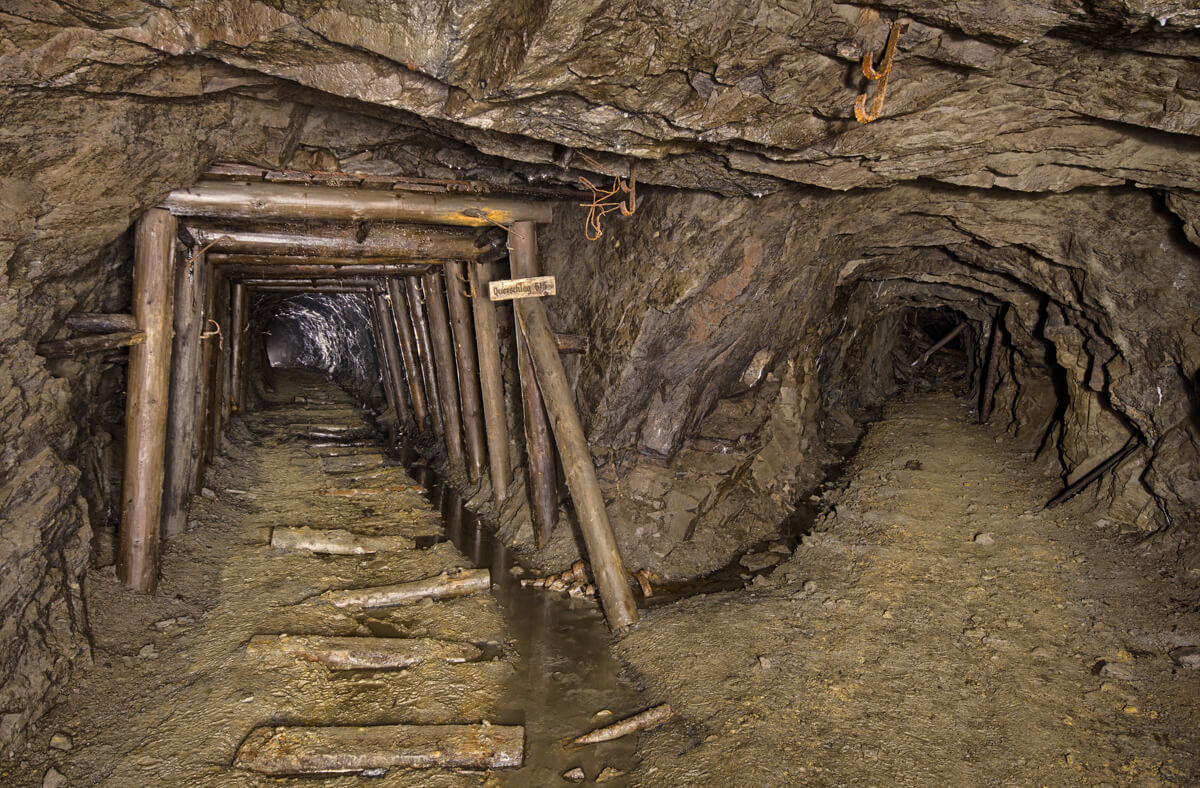

die_qual_der_wahl

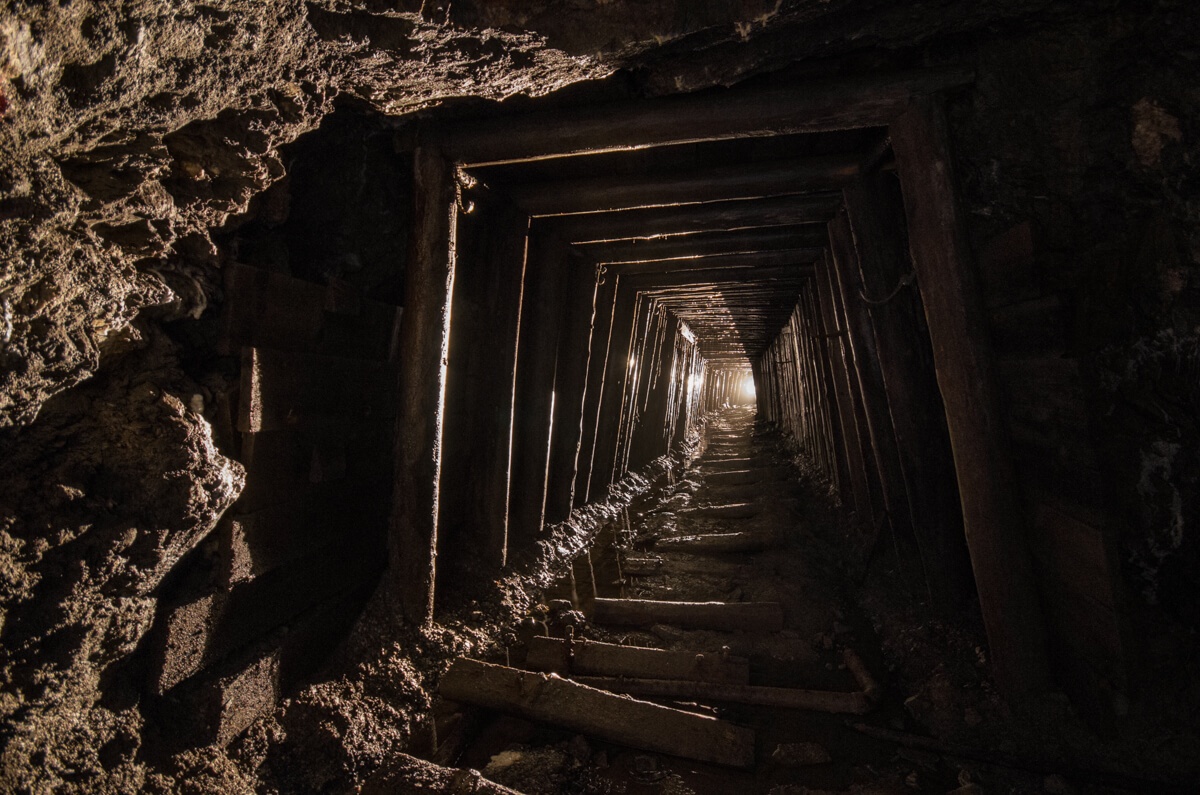

himmelsweg

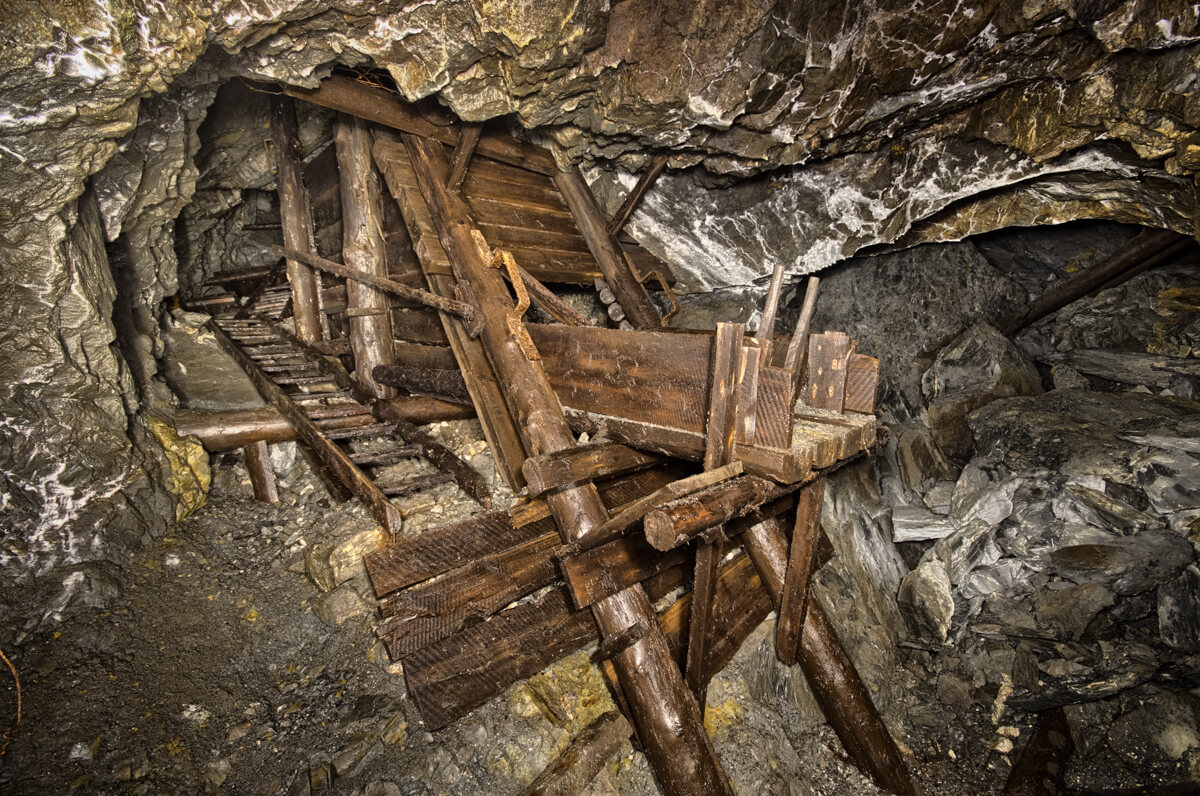

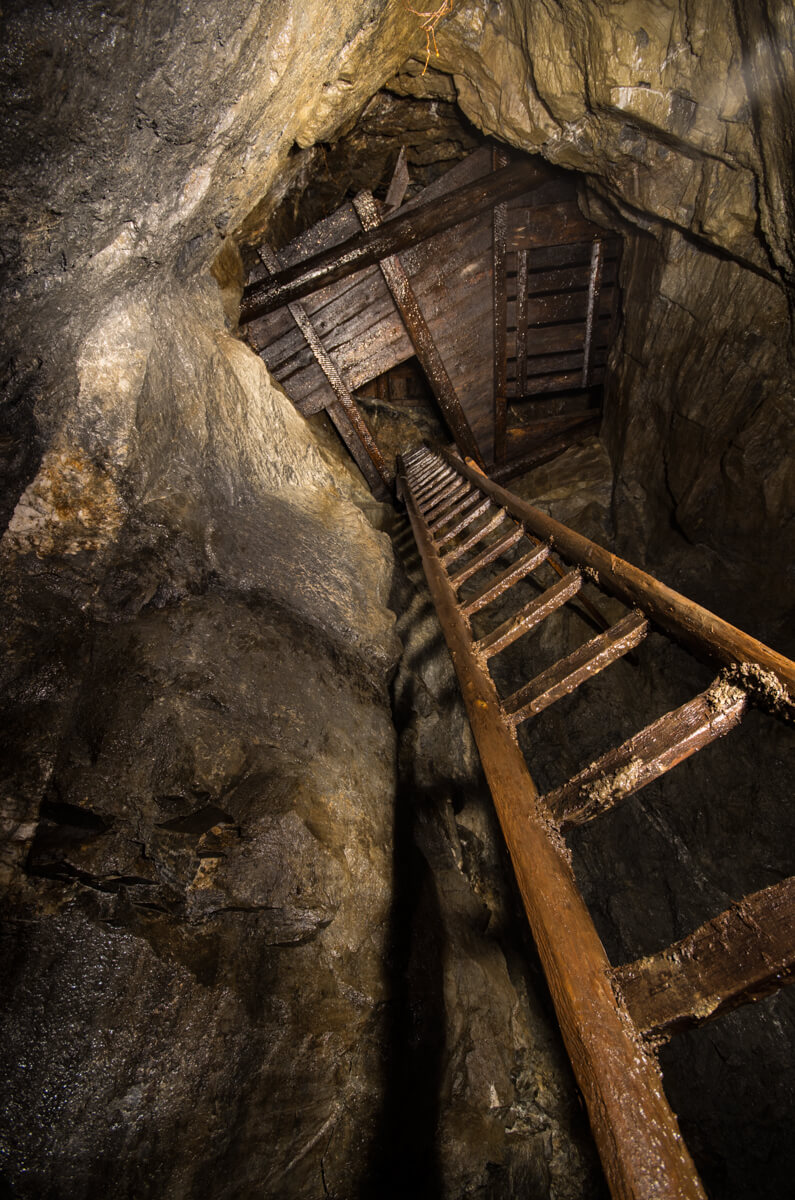

Alte Notfahrt und Bühne
notfahrt_1

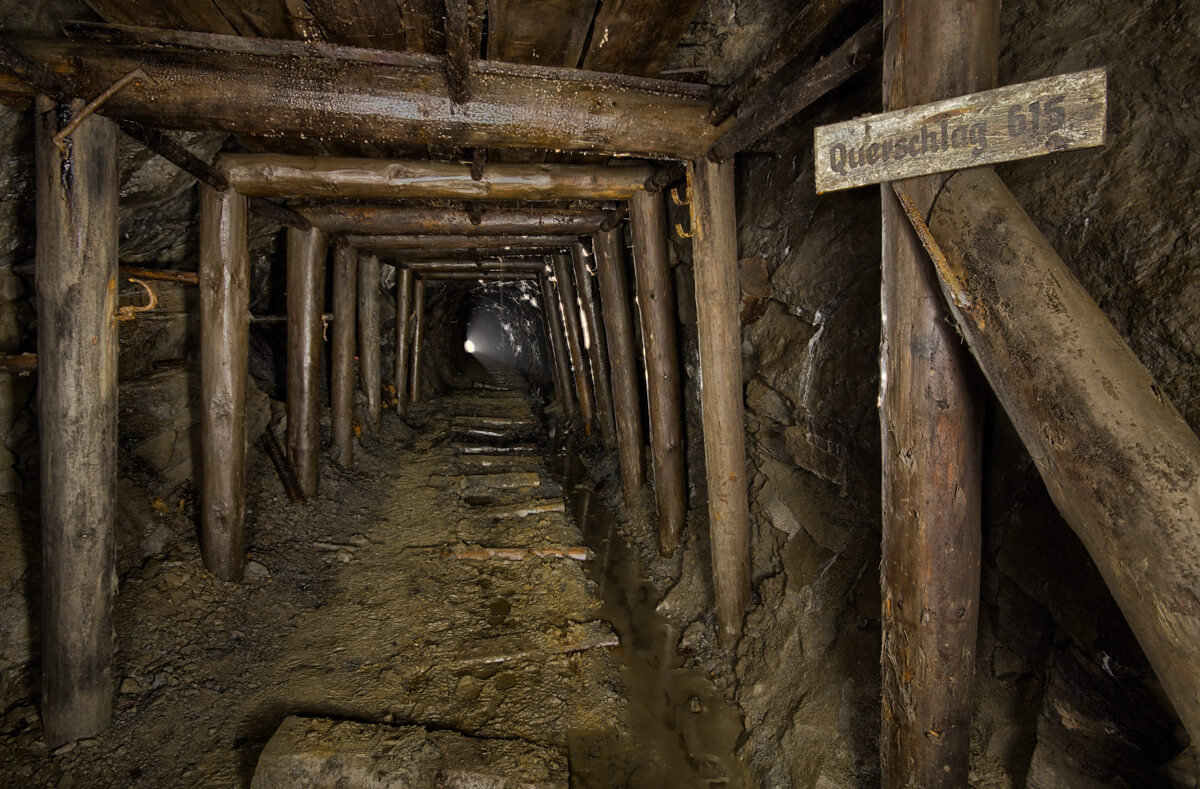

querschlag_615

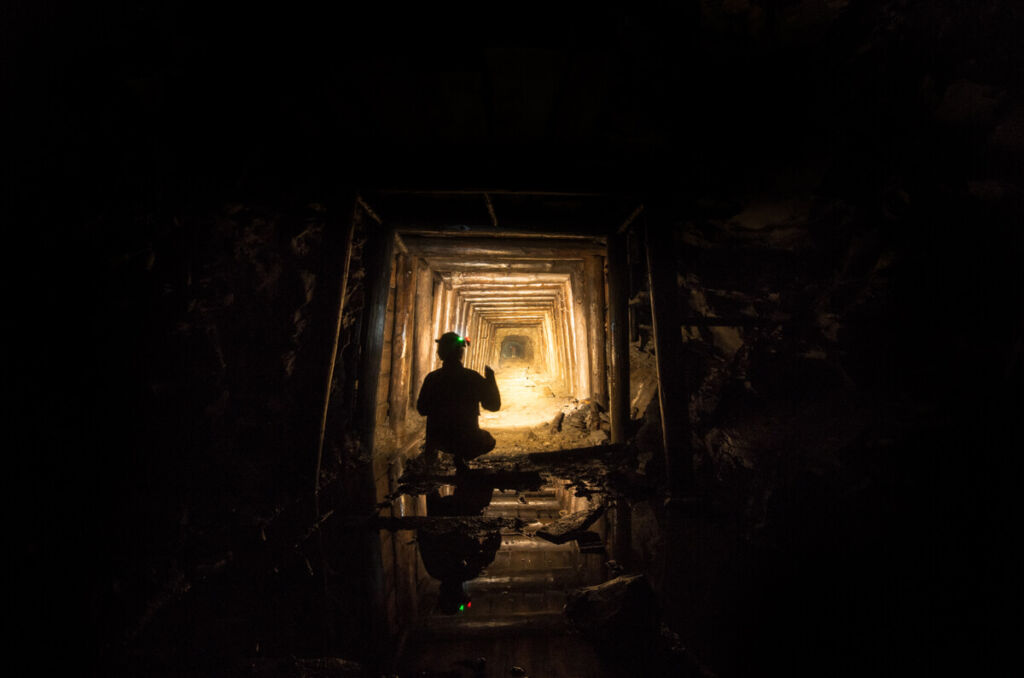

schnappschuss
tuerstockausbau
tuerstockausbau_as

Mittelstollen

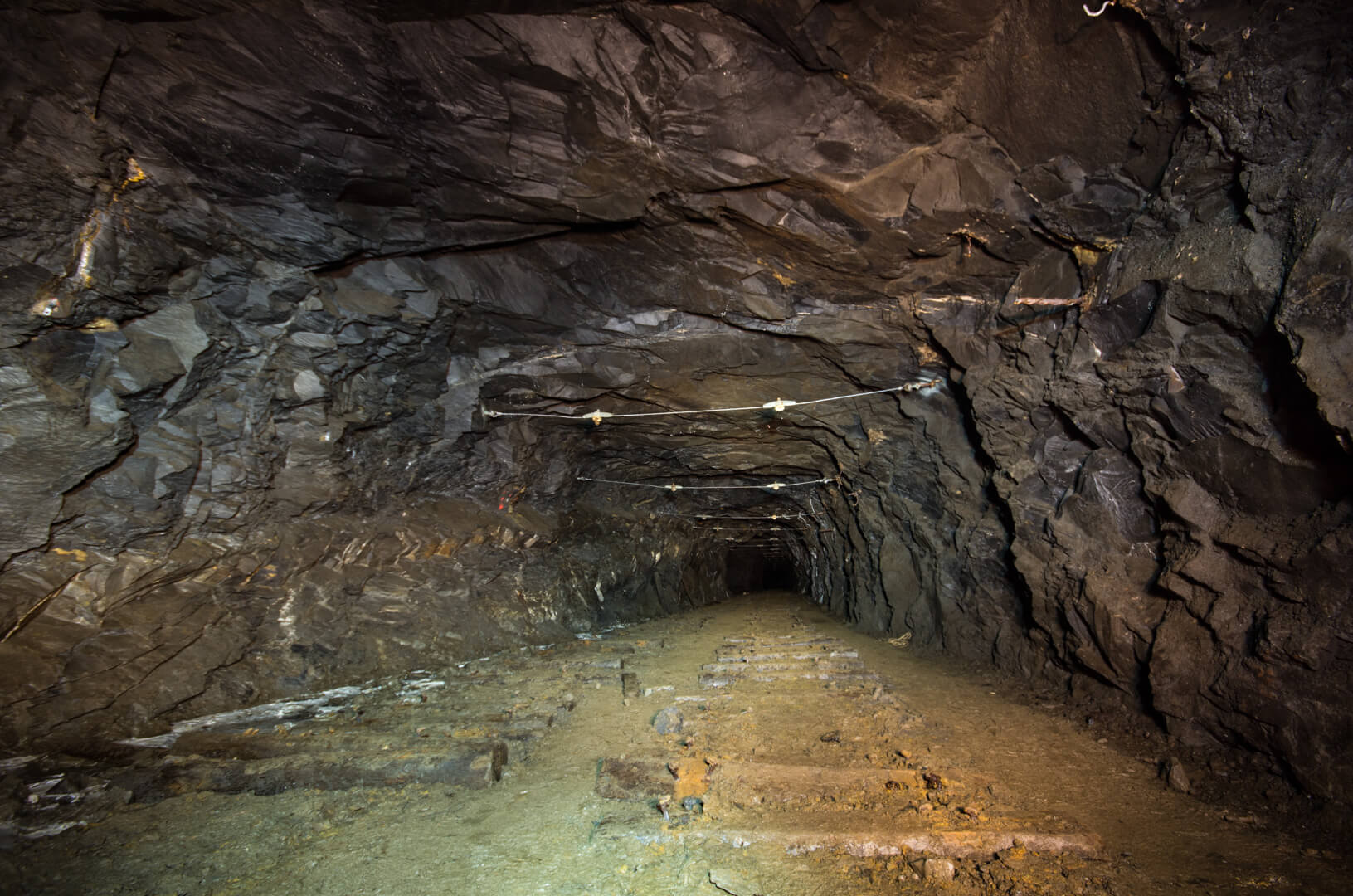

ausweichstelle_150ms

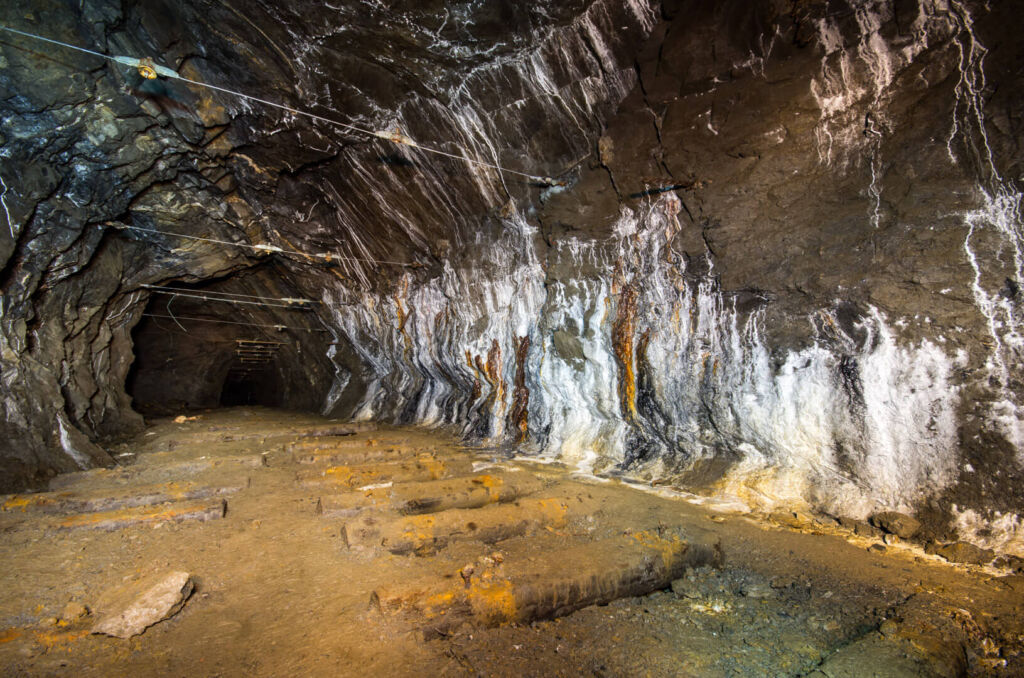

ausweichstelle_150ms_versinterung
bildschacht1_150ms

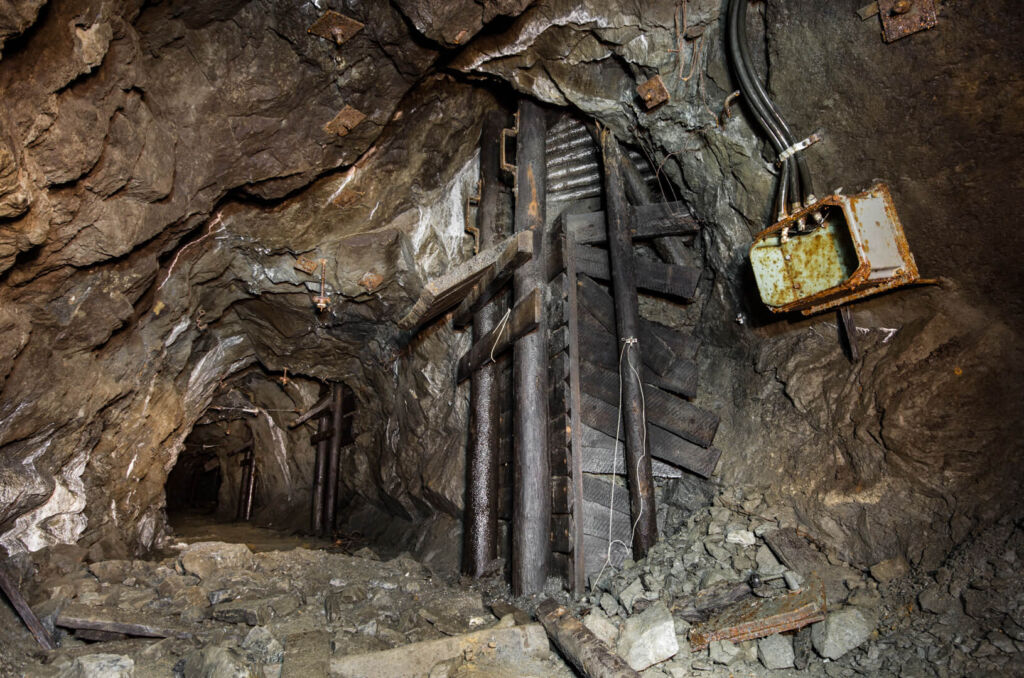

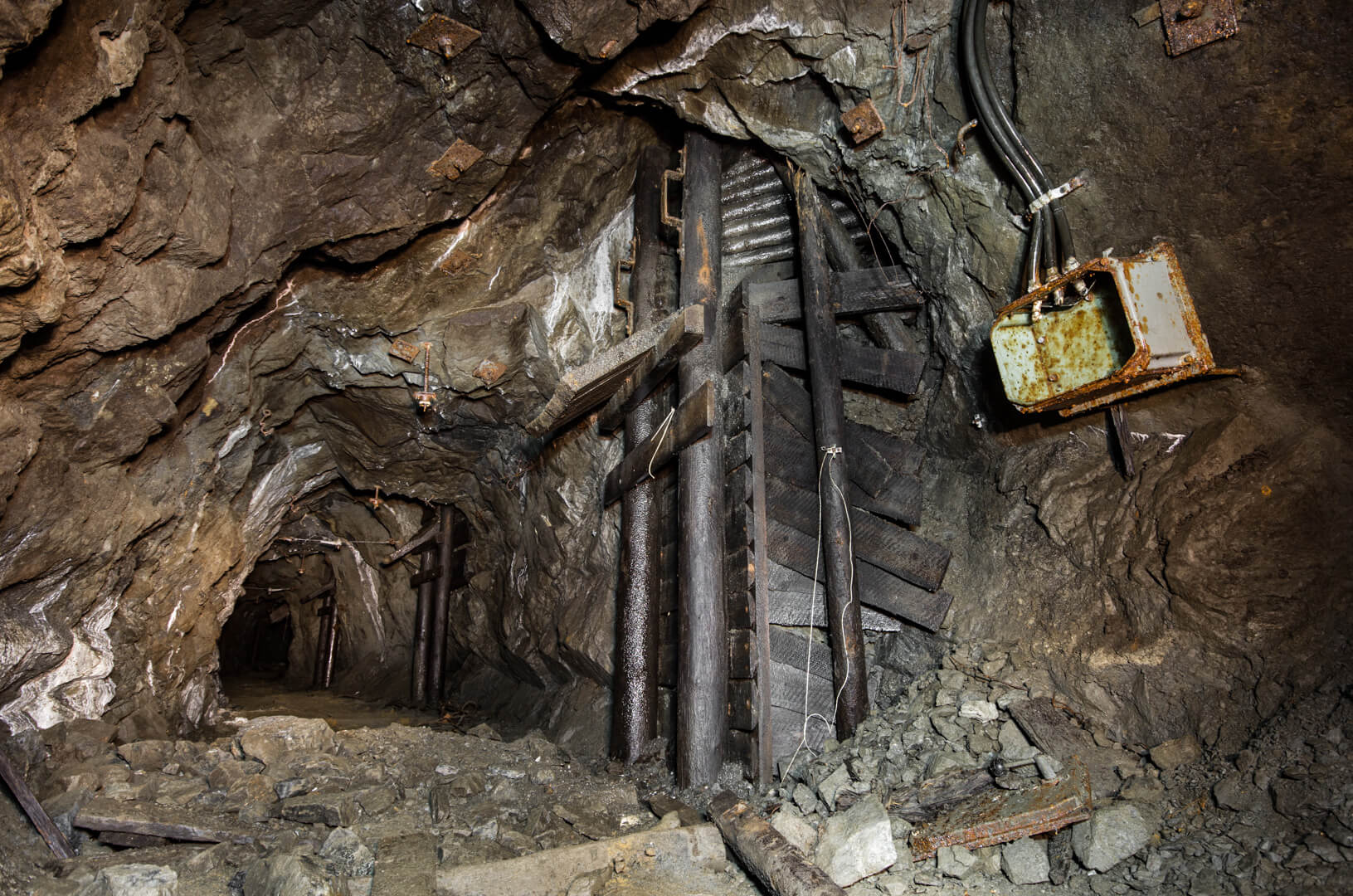

drei_rollen

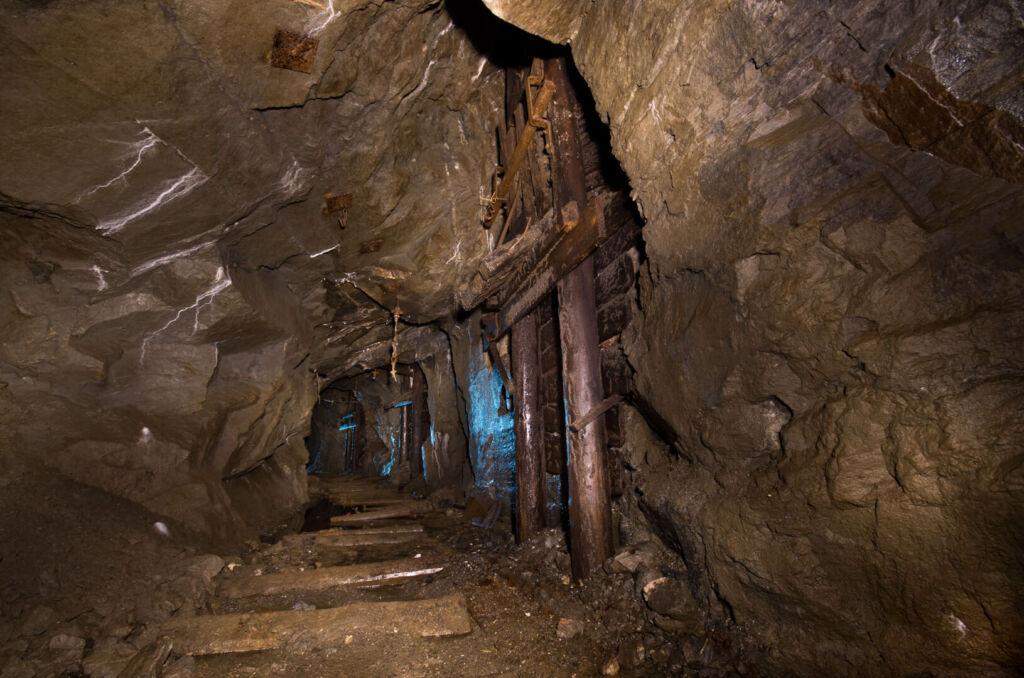

drei_rollen_2

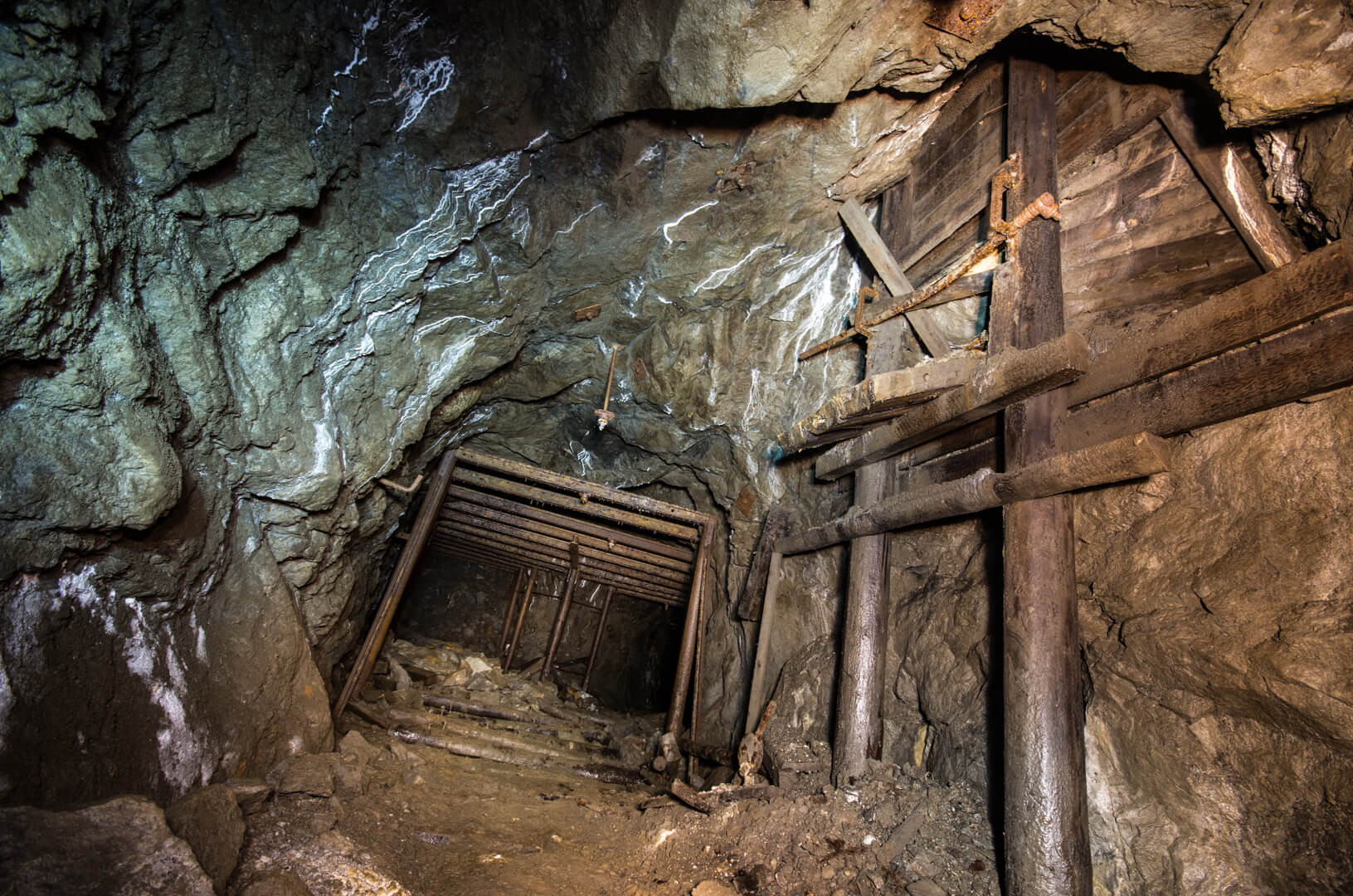

holz_vs_stahl

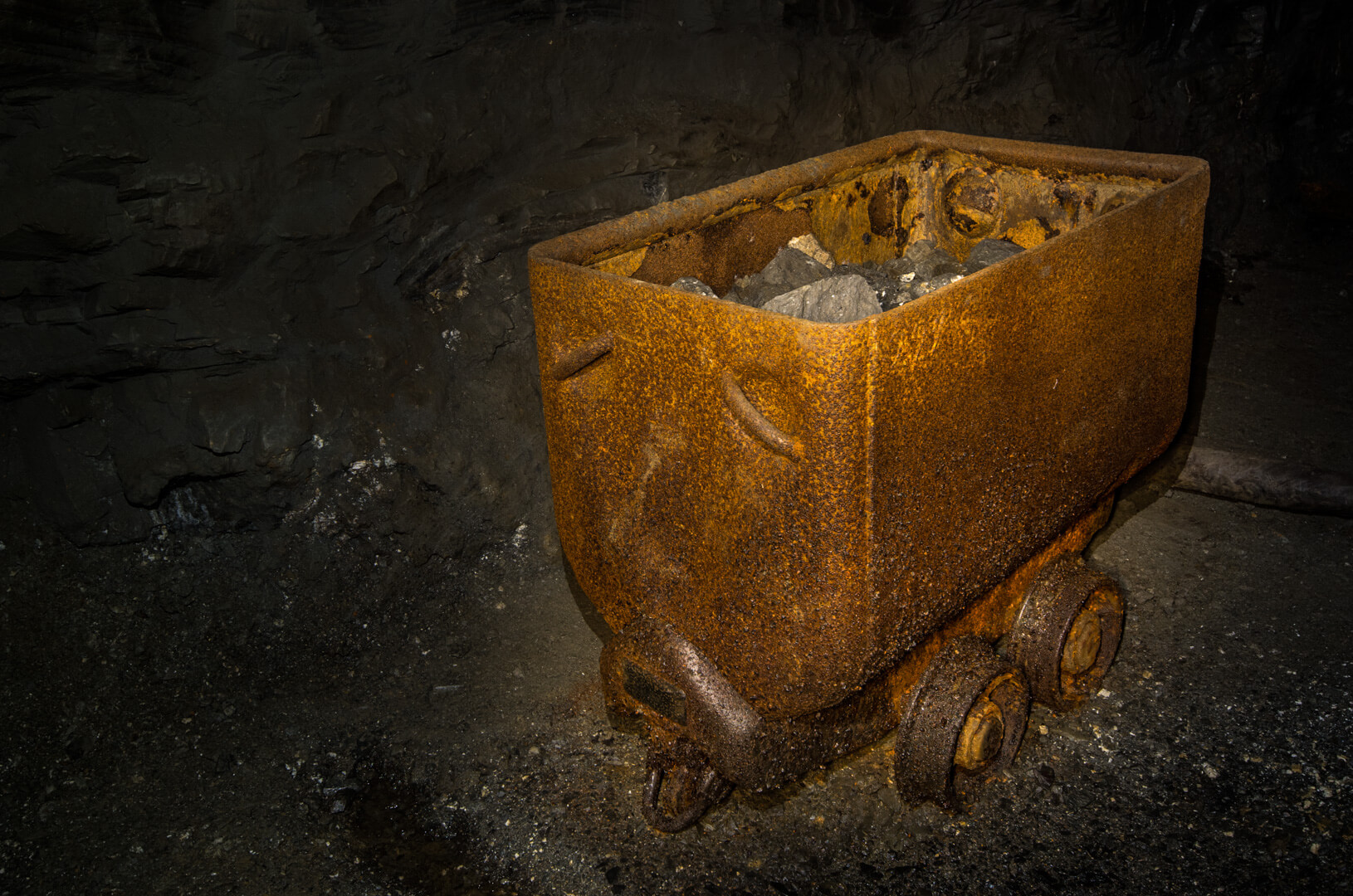

lore

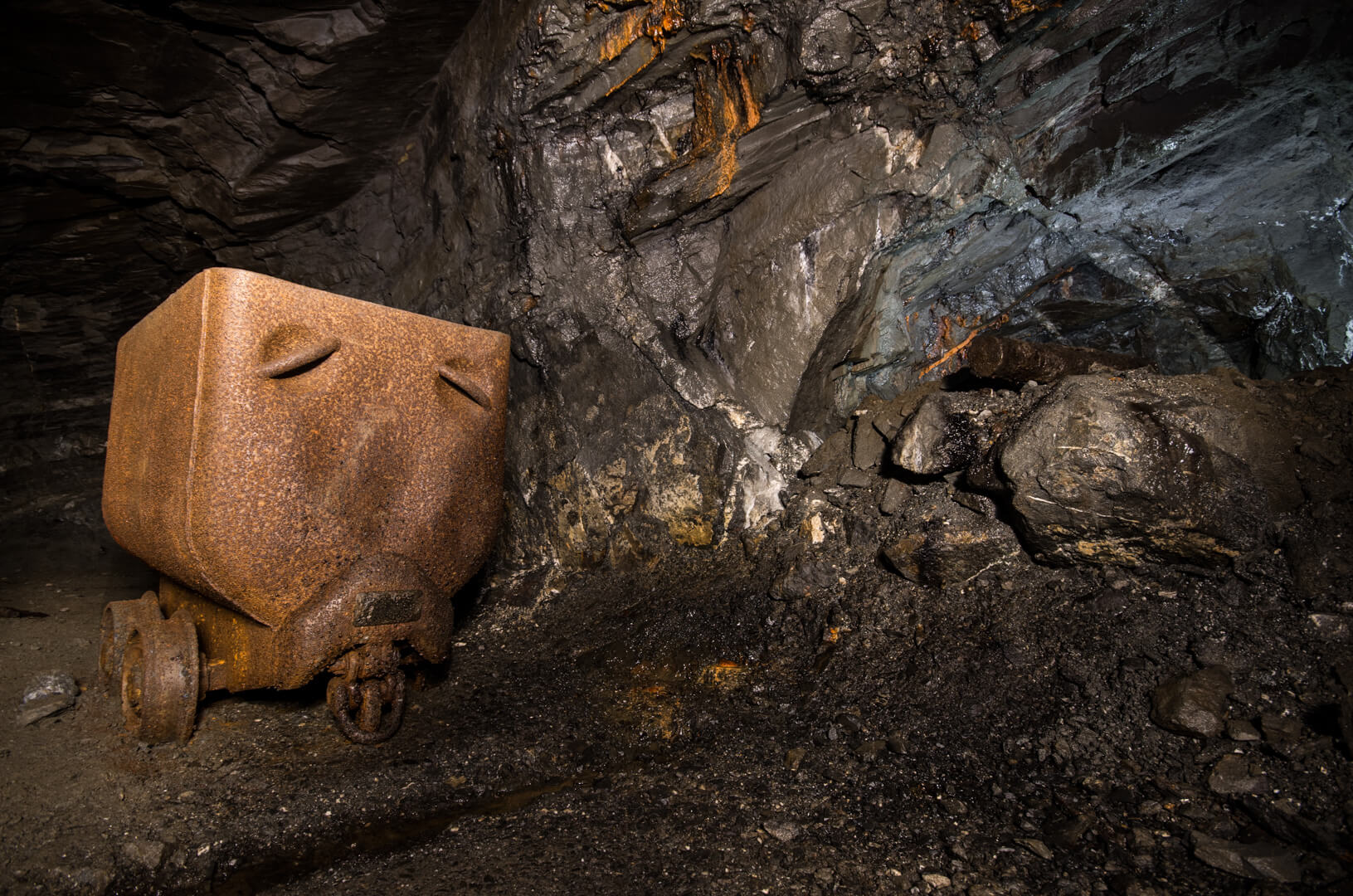

lore_2
schnauze_erzbunker_150ms

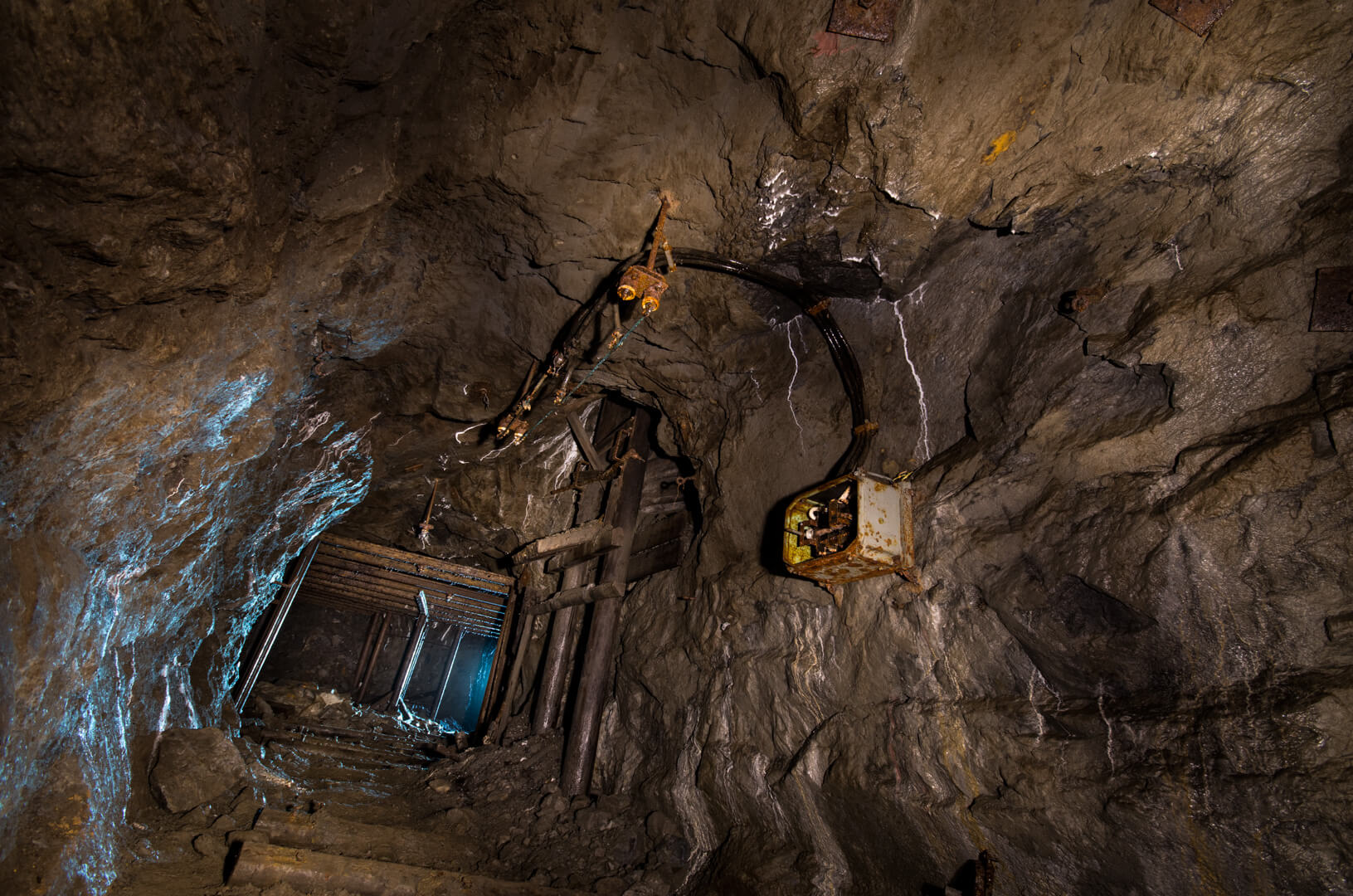

stahl_holz_oberleitung_150ms

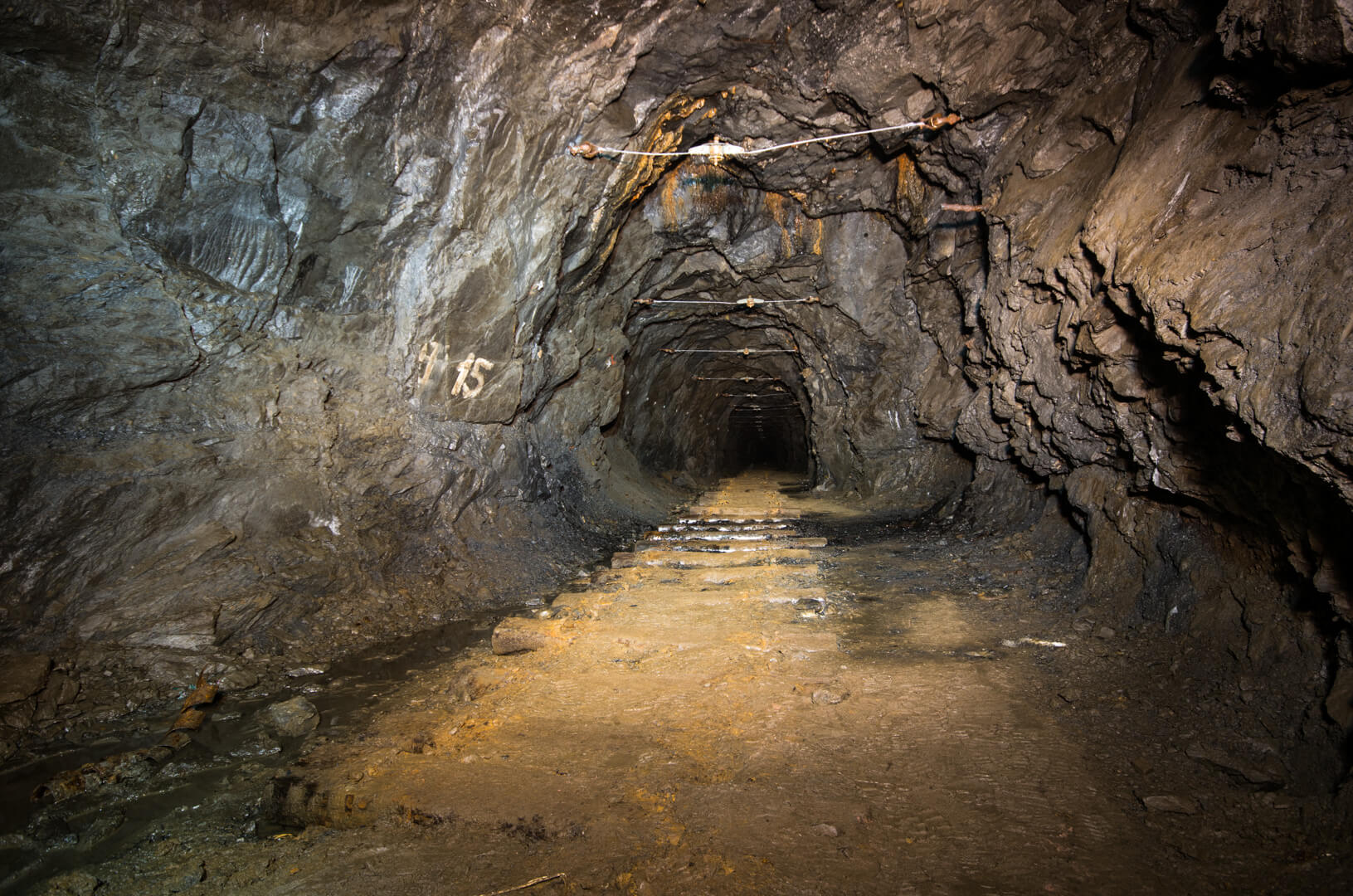

strecke_auf_150ms

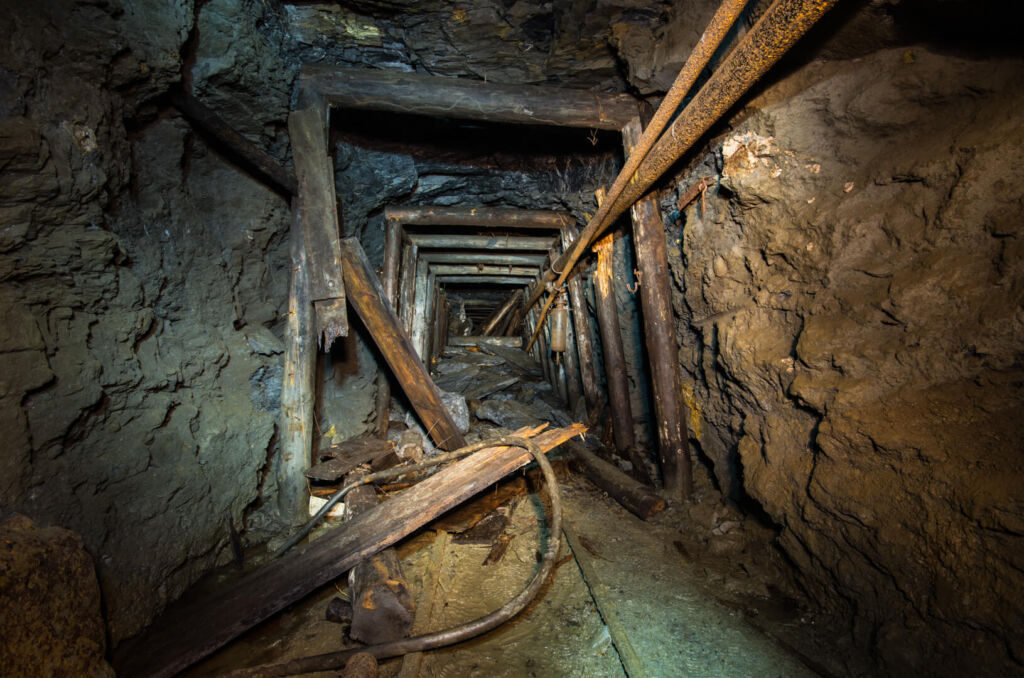

verbrochene_strecke_150ms

Talstollen

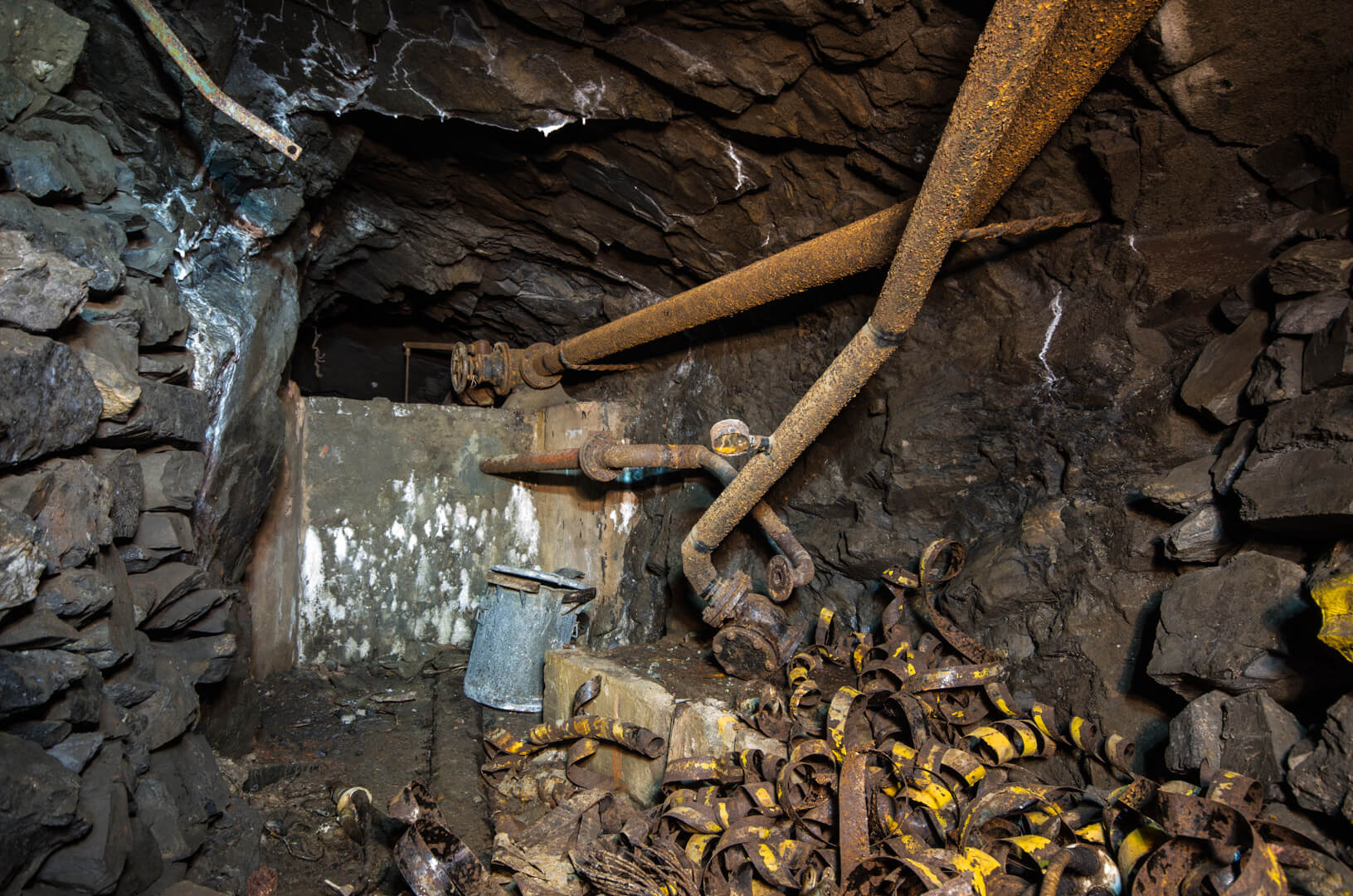

bergmannsklo_kuebel_200ms

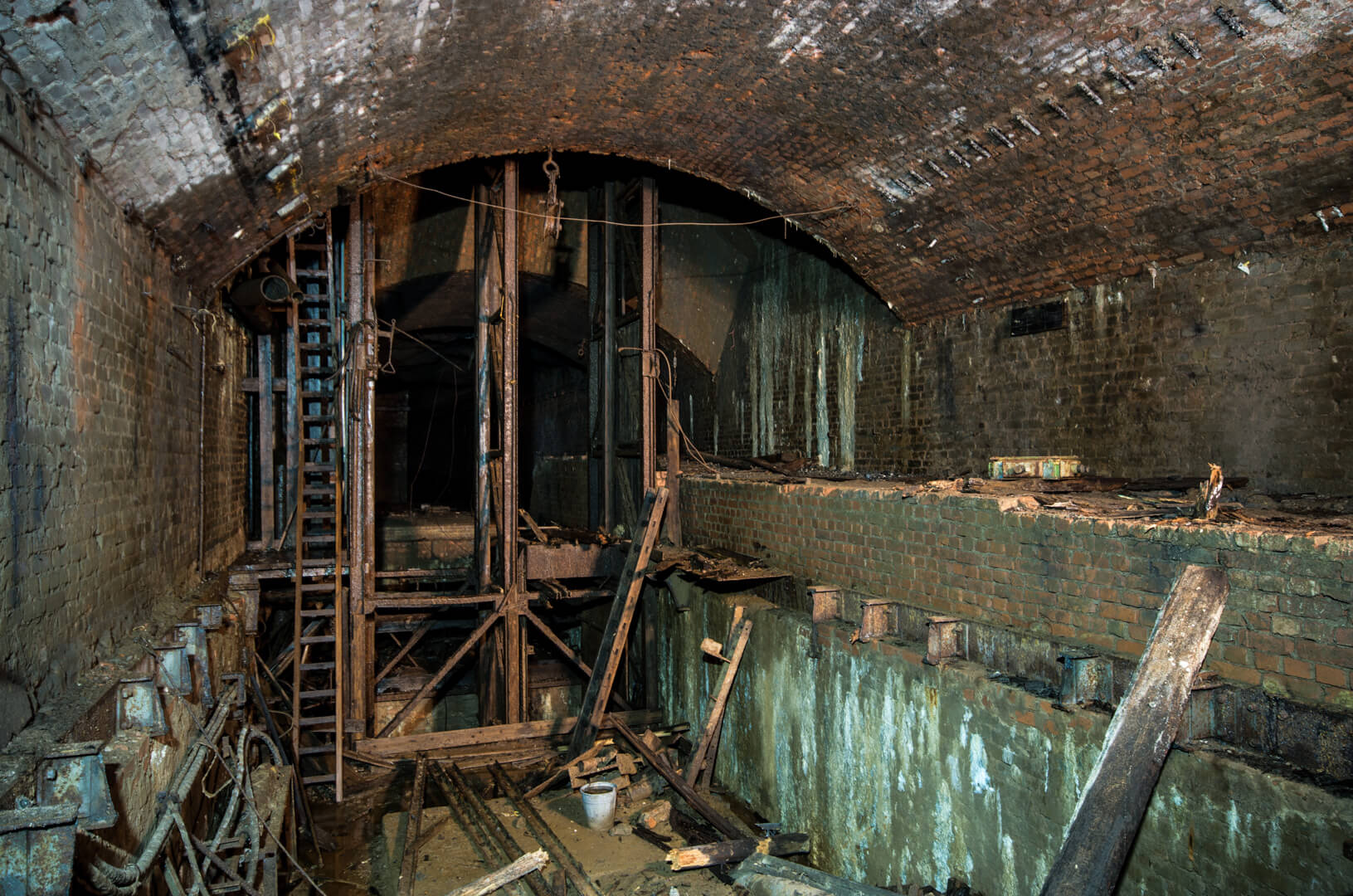

bildschacht1_200ms

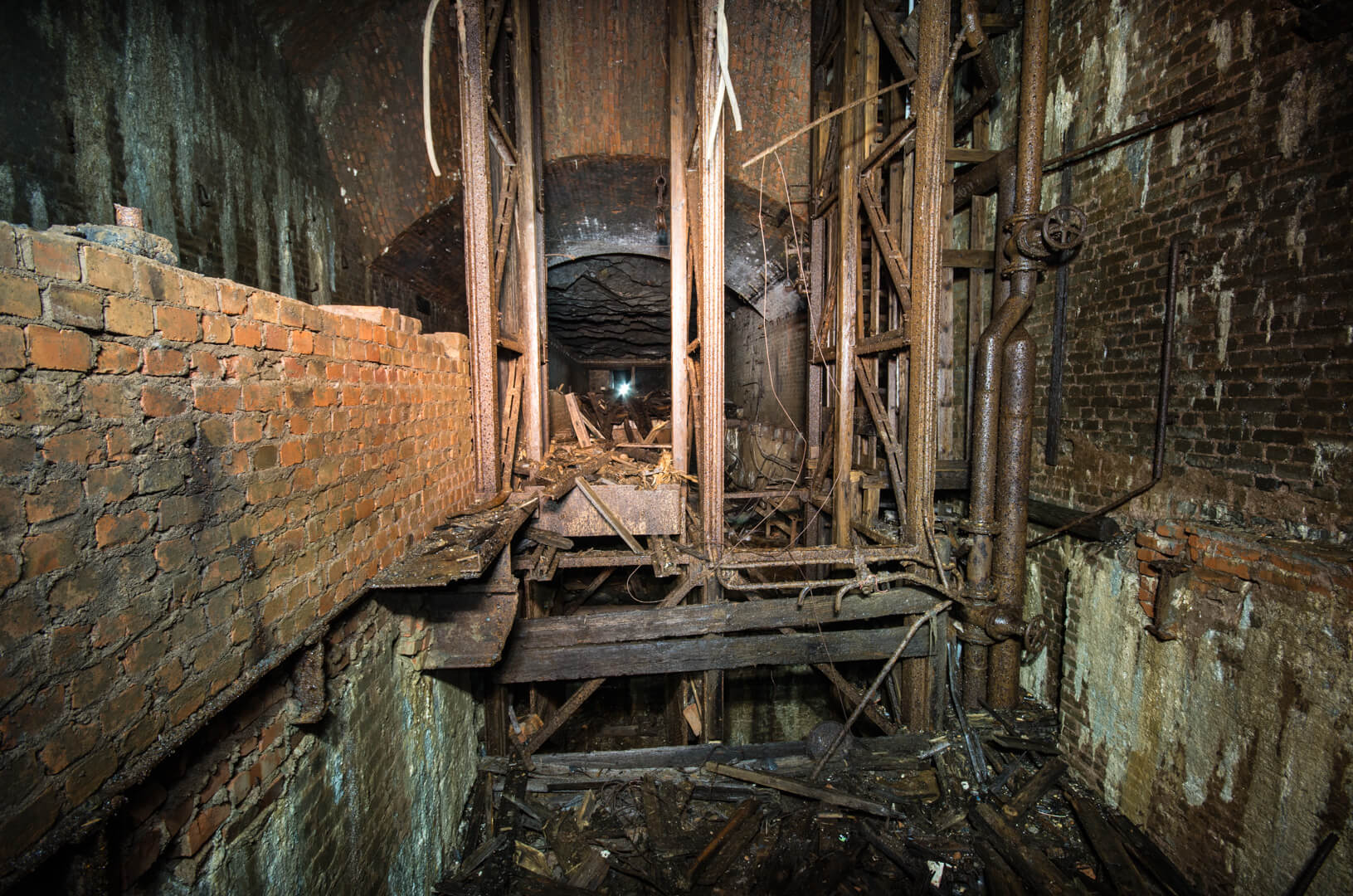

bildschacht1_200ms_2

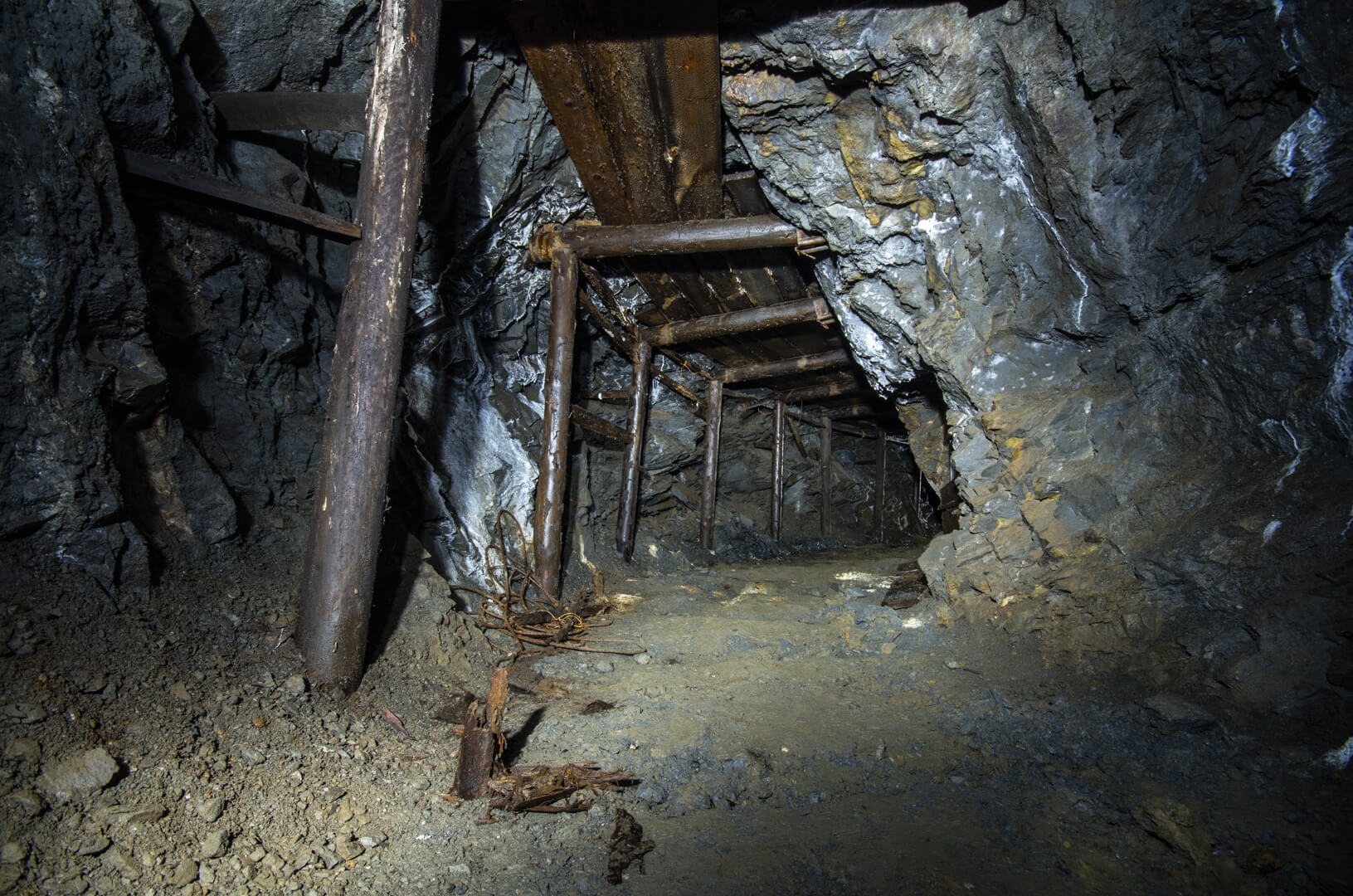

halber_tuerstockausbau_200ms

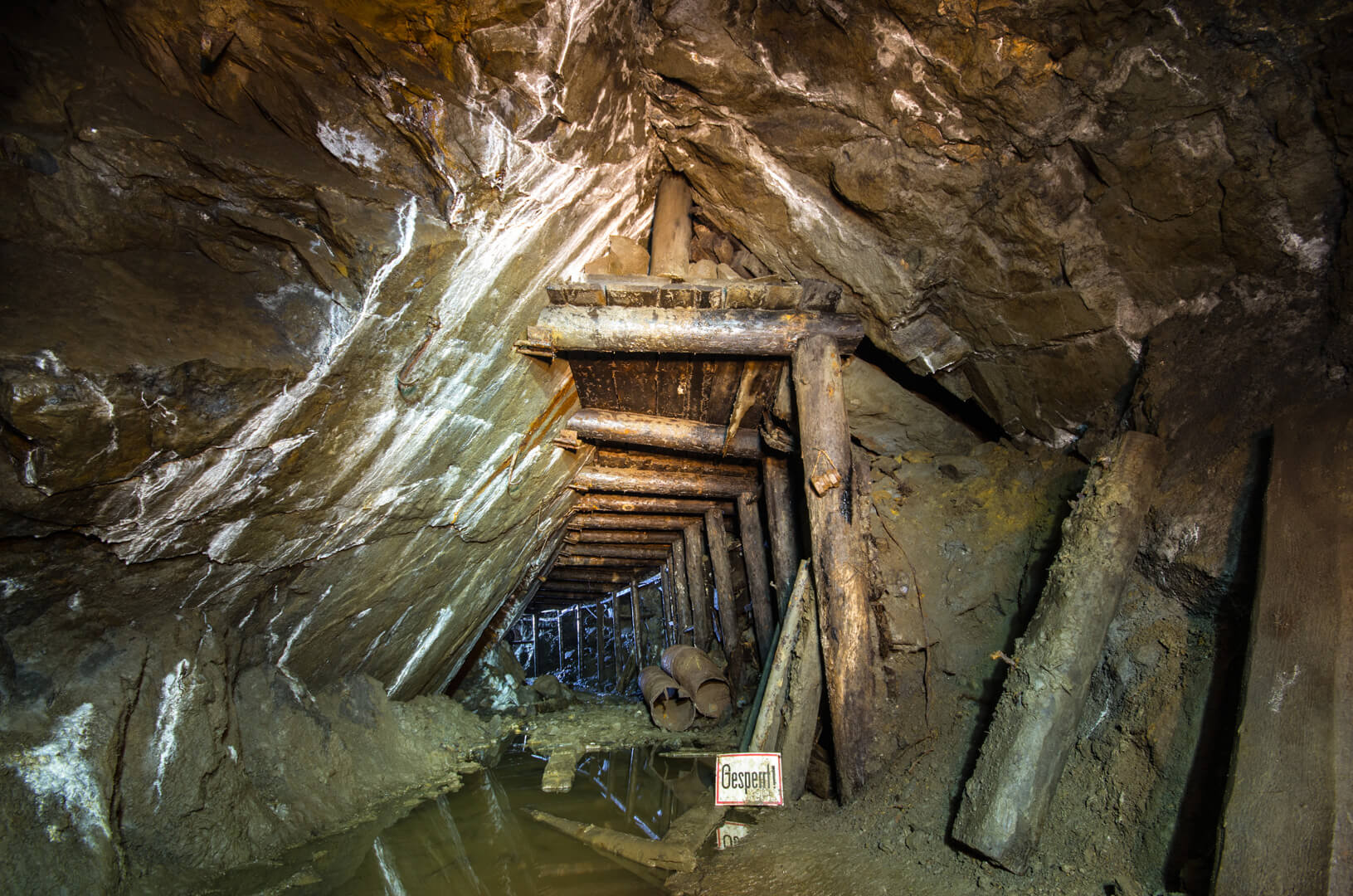

halber_tuerstockausbau_200ms_2

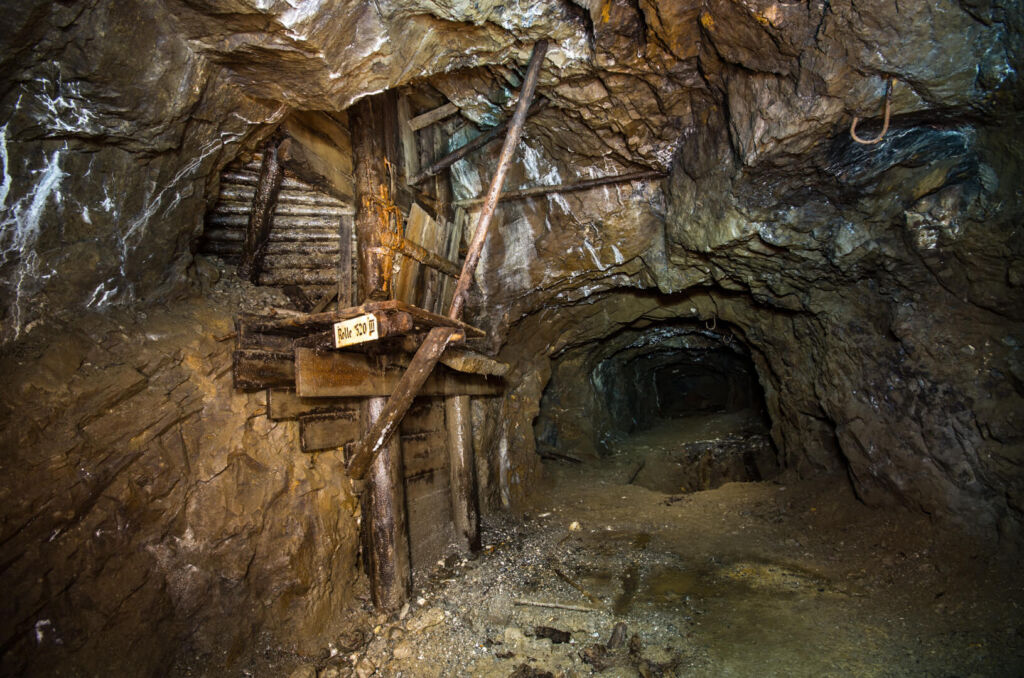

rolle520_200ms

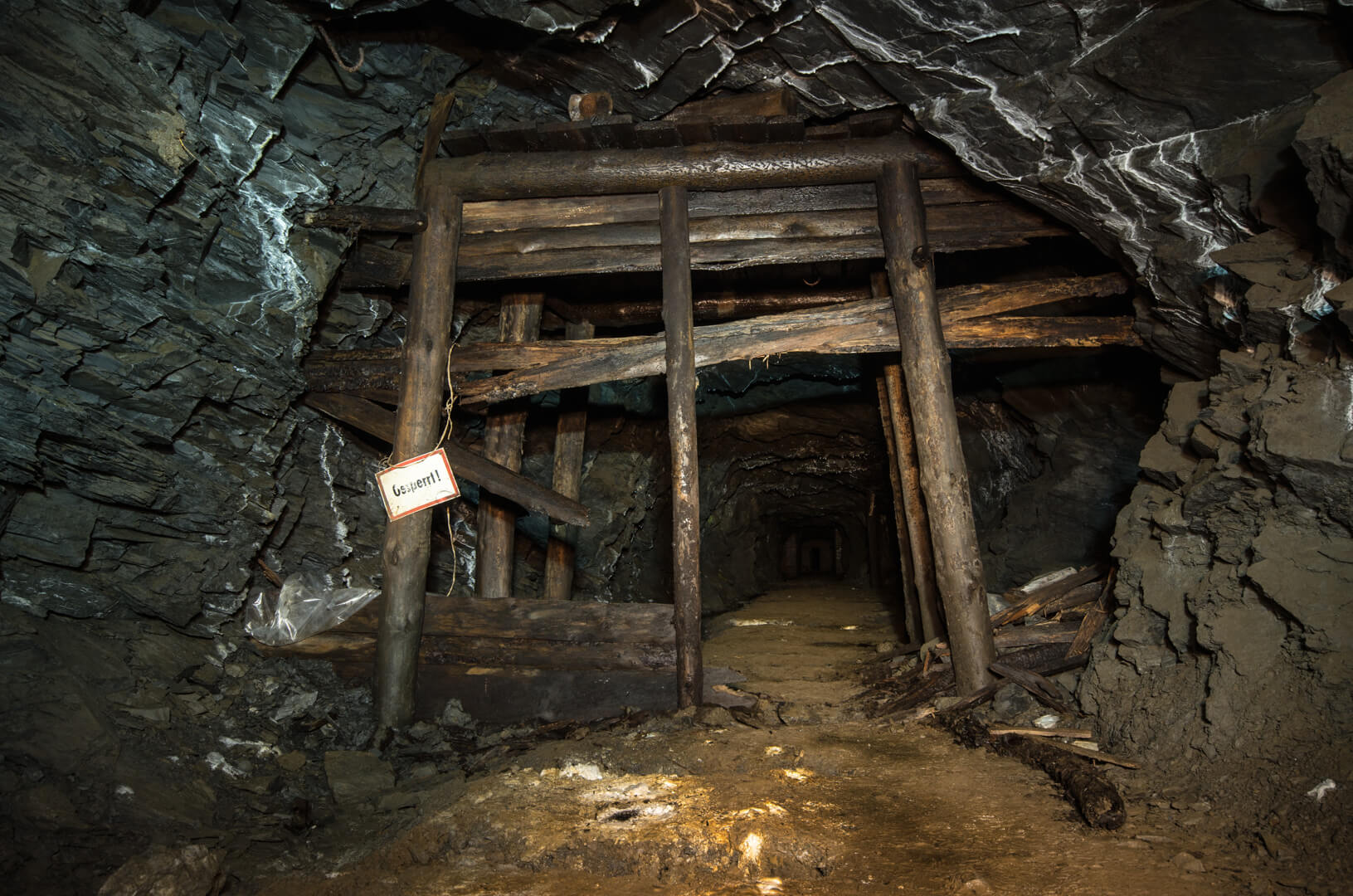

tuerstock_wettertuer_200ms

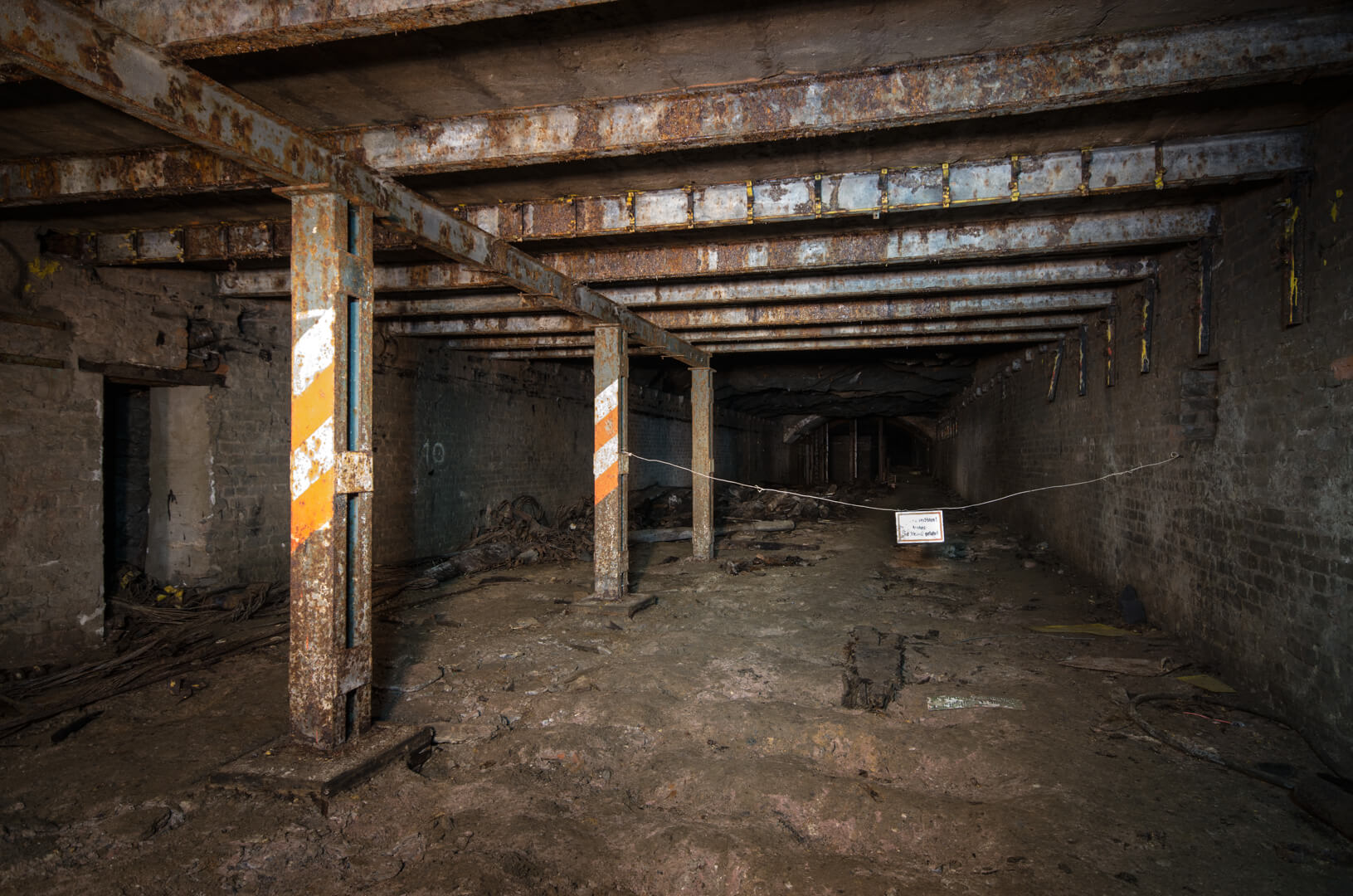

verladestation_200ms

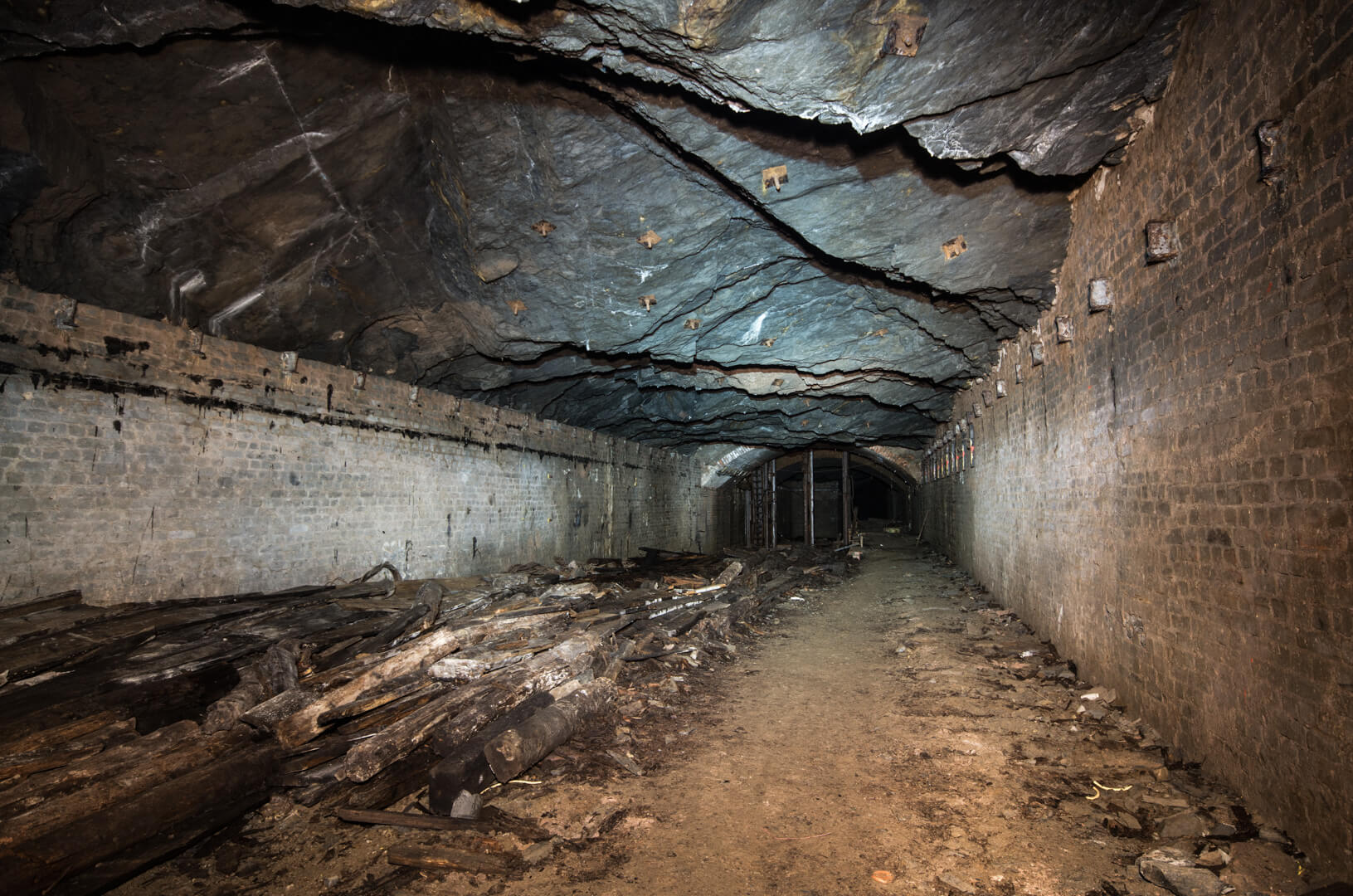

verladestation_200ms_2

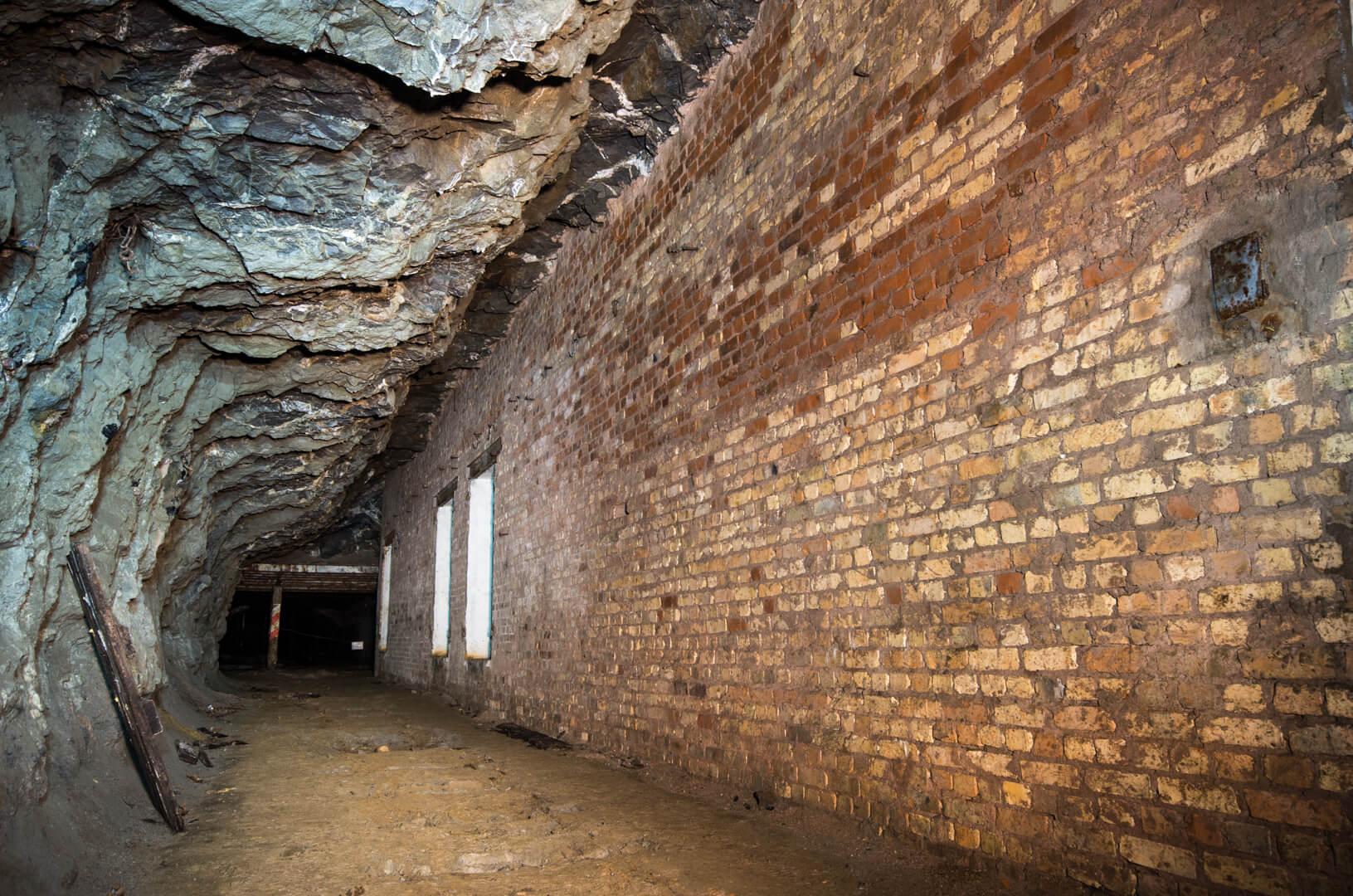

zugang_verladestation_200ms

Im Abbau

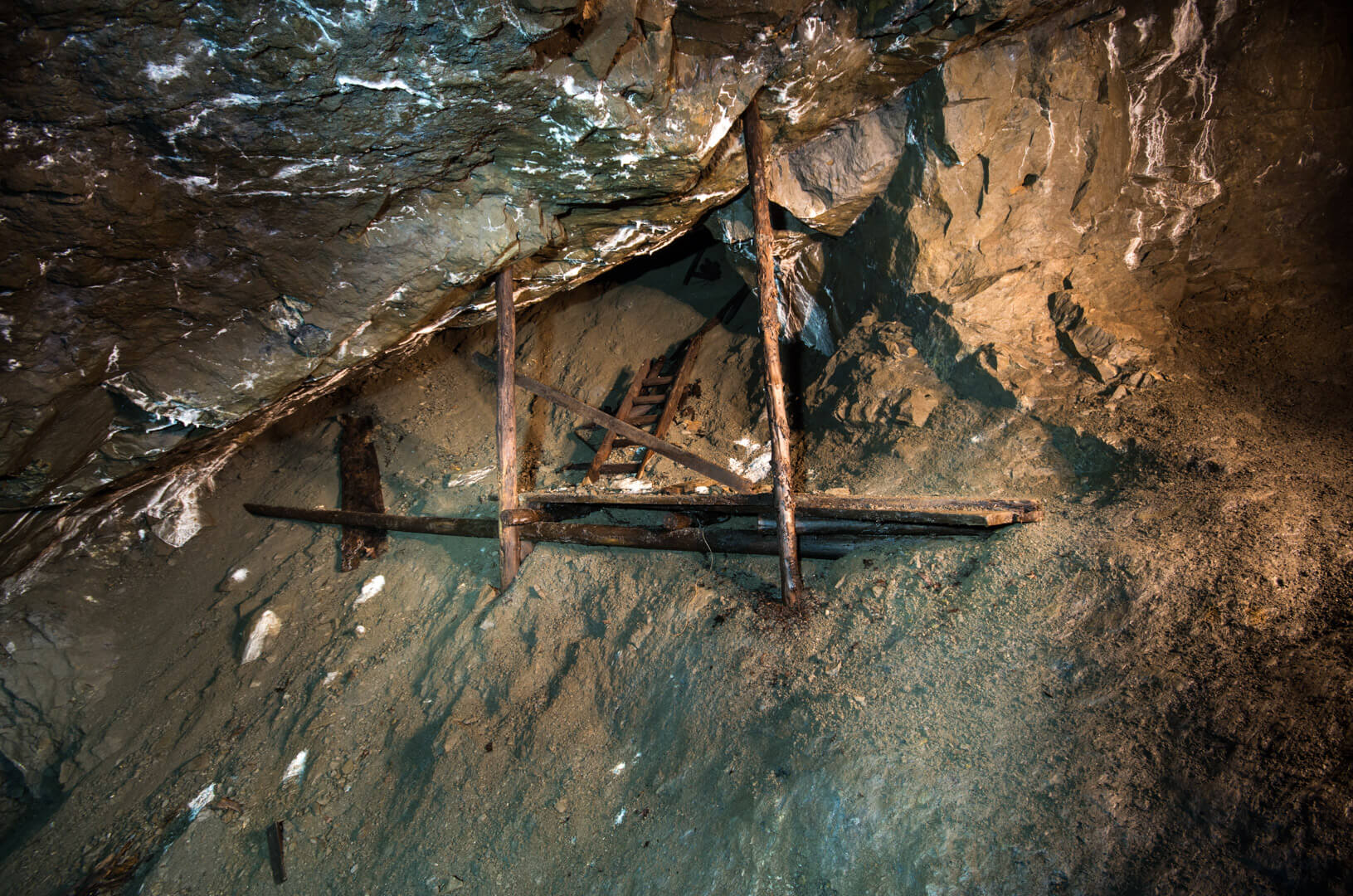

buehne_in_ababau_zur_200ms

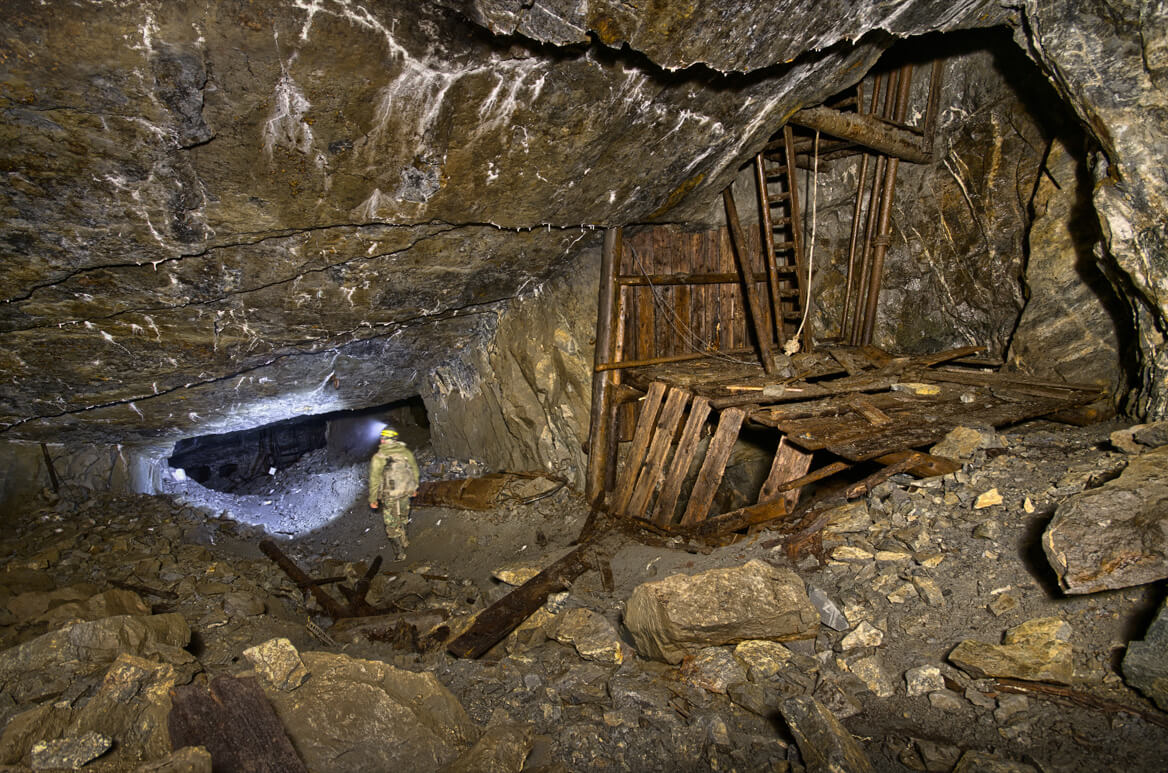

im-abbau

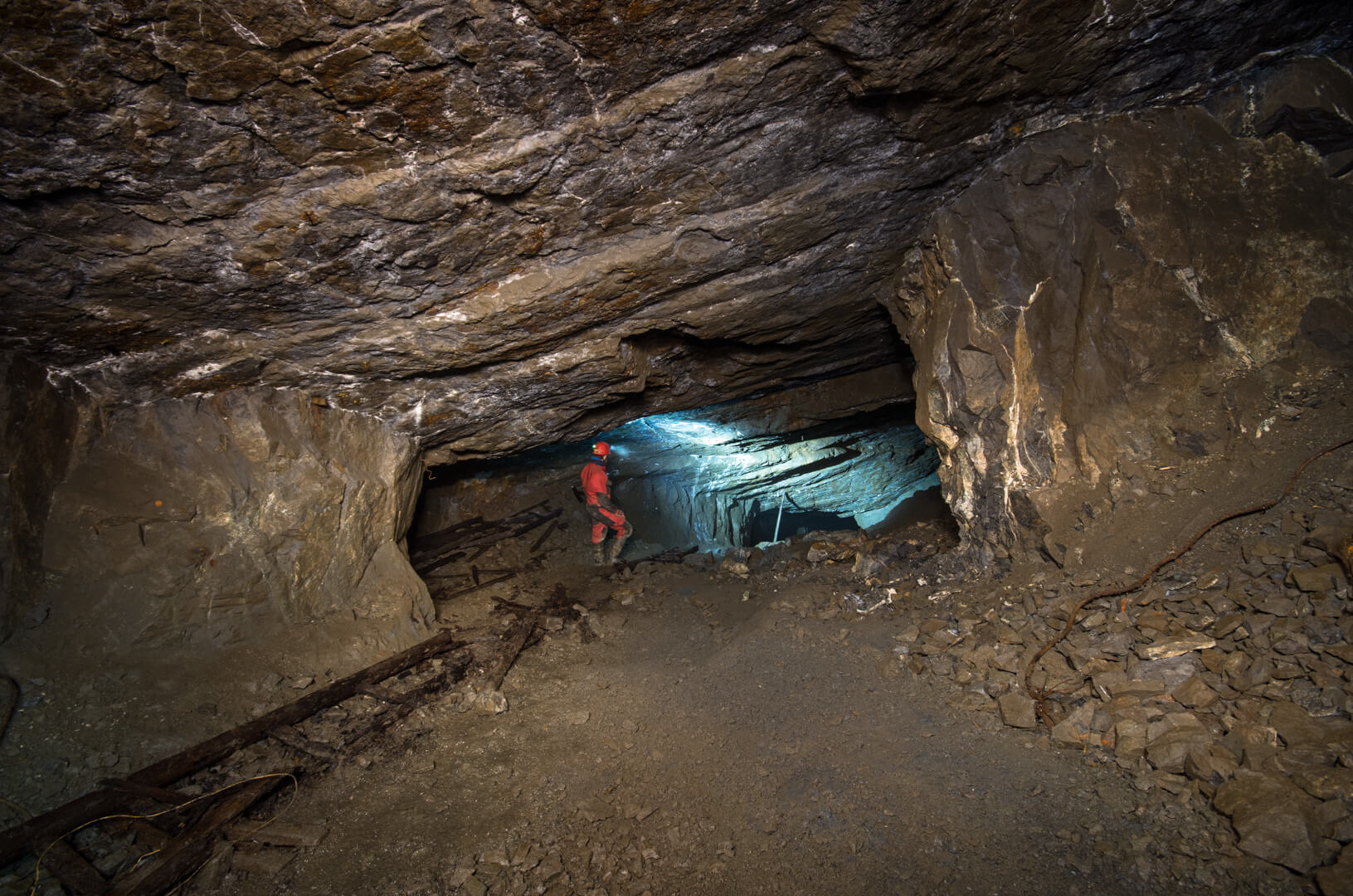

rene_abbau_zur_200ms
